F71-DO-A ELÉMENT RESSORT DO-A

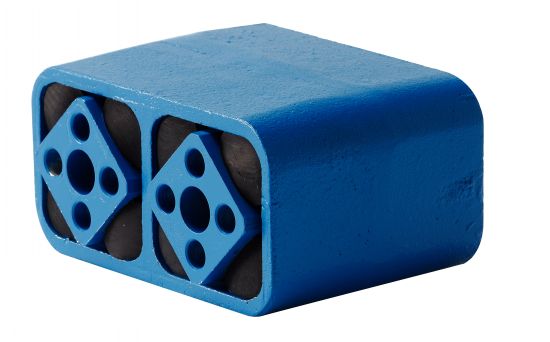

Photos

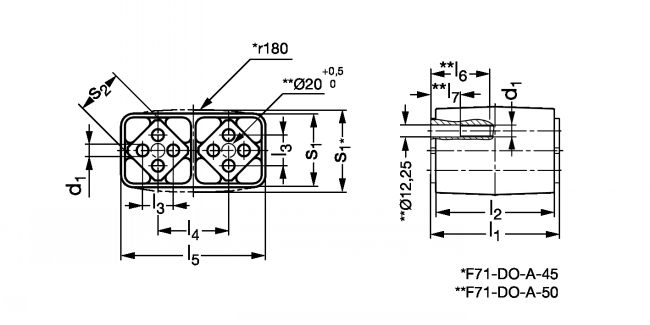

Dessins techniques

Informations

Michaud Chailly partenaire officiel ROSTA.

Matière
- Armature extérieure : Tube acier.
- Carré intérieur : Profilé en alliage léger, profilé extrudé, résistant à l'eau de mer (DIN 1725).
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
Utilisation
- Température d'utilisation : -40°C à +80°C.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.
- Assemblage idéal pour les mouvements alternatifs passant par le point 0.
Sur demande
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.
- Pour les tailles F71-DO-A27 à F71-DO-A45 avec trous taraudés sur demande.

Quantité

CAD
+

NC
NC
F71-DO-A15X25
30
25
10 ±0,2
25,5
53,5 ±0,2
-
-
5
28 ±0,15
15
0,07

D
NC
F71-DO-A15X40
45
40
10 ±0,2
25,5
53,5 ±0,2
-
-
5
28 ±0,15
15
0,1

NC
NC
F71-DO-A15X60
65
60
10 ±0,2
25,5
53,5 ±0,2
-
-
5
28 ±0,15
15
0,15

NC
NC
F71-DO-A18X30
35
30
12 ±0,3
31
65 ±0,2
-
-
6
34 ±0,15
18
0,12

NC
NC
F71-DO-A18X50
55
50
12 ±0,3
31
65 ±0,2
-
-
6
34 ±0,15
18
0,2

NC
NC
F71-DO-A18X80
85
80
12 ±0,3
31
65 ±0,2
-
-
6
34 ±0,15
18
0,3

NC
NC
F71-DO-A27X40
45
40
20 ±0,4
44
91 ±0,2
-
-
8
47 ±0,15
27
0,32

NC
NC
F71-DO-A27X60
65
60
20 ±0,4
44
91 ±0,2
-
-
8
47 ±0,15
27
0,47

NC
NC
F71-DO-A27X100
105
100
20 ±0,4
44
91 ±0,2
-
-
8
47 ±0,15
27
0,78

NC
NC
F71-DO-A38X60
70
60
25 ±0,4
60
123 ±0,3
-
-
10
63 ±0,2
38
0,87

NC
NC
F71-DO-A38X80
90
80
25 ±0,4
60
123 ±0,3
-
-
10
63 ±0,2
38
1,15

NC
NC
F71-DO-A38X120
130
120
25 ±0,4
60
123 ±0,3
-
-
10
63 ±0,2
38
1,68

NC
NC
F71-DO-A45X80
90
80
35 ±0,5
73
150 ±1
-
-
12
85 ±0,5
45
1,85

NC
NC
F71-DO-A45X100
110
100
35 ±0,5
73
150 ±1
-
-
12
85 ±0,5
45
2,25

NC
NC
F71-DO-A45X150
160
150
35 ±0,5
73
150 ±1
-
-
12
85 ±0,5
45
3,35

NC
NC
F71-DO-A50X120
130
120
40 ±0,5
78
168
60
30
M12
89
50
5,5

NC
NC
F71-DO-A50X160
170
160
40 ±0,5
78
168
60
30
M12
89
50
7,4

D
NC
F71-DO-A50X200
210
200
40 ±0,5
78
168
70
40
M12
89
50
8,5
