Elément ressort - F71-DK-S

F71-DK-S ELÉMENT RESSORT DK-S

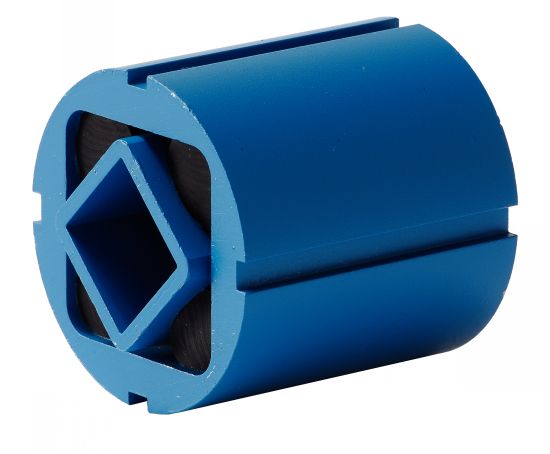

Photos

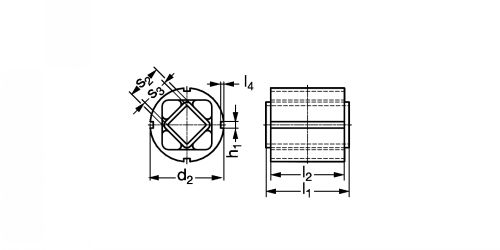

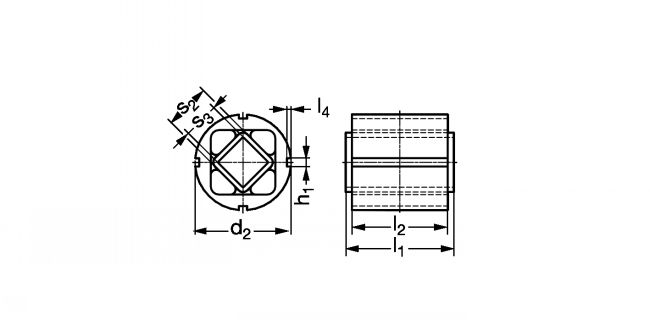

Dessins techniques

Informations

Elément ressort DK-S - modèle F71-DK-S

MATIERE
- Armature extérieure : profilé en alliage léger résistant à l'eau de mer.
- Carré intérieur : tube acier pour liaison par emmanchement.
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
- Inserts : éléments en caoutchouc naturel.

UTILISATION
- Température d'utilisation : -40° à +80°C.
- Vis de fixation : utiliser des vis de qualité 8.8 minimum.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.

SUR DEMANDE
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.

Quantité

CAD
+
CAD
D
NC
F71-DK-S11X20
25
20
2,5
4
28 +0,1/+0,5
11
8 0/+0,25
0,03
CAD
D
NC
F71-DK-S11X30
35
30
2,5
4
28 +0,1/+0,5
11
8 0/+0,25
0,05
CAD
D
NC
F71-DK-S11X50
55
50
2,5
4
28 +0,1/+0,5
11
8 0/+0,25
0,07
CAD
NC
NC
F71-DK-S15X25
30
25
2,5
5
36 +0,1/+0,5
15
11 0/+0,25
0,06
CAD
D
NC
F71-DK-S15X60
65
60
2,5
5
36 +0,1/+0,5
15
11 0/+0,25
0,14
CAD
D
NC
F71-DK-S18X30
35
30
2,5
5
45 +0,1/+0,6
15
12 0/+0,25
0,13
CAD
NC
NC
F71-DK-S27X40
45
40
3
6
62 +0,1/+0,7
18
22 0/+0,25
0,27
CAD
D
NC
F71-DK-S27X60
65
60
3
6
62 +0,1/+0,7
18
22 0/+0,25
0,4
CAD
D
NC
F71-DK-S27X100
105
100
3
6
62 +0,1/+0,7
27
22 0/+0,25
0,66
