Elément oscillant - F72-AR - ROSTA AR

F72-AR ELÉMENT OSCILLANT AR

Photos

Nouveau

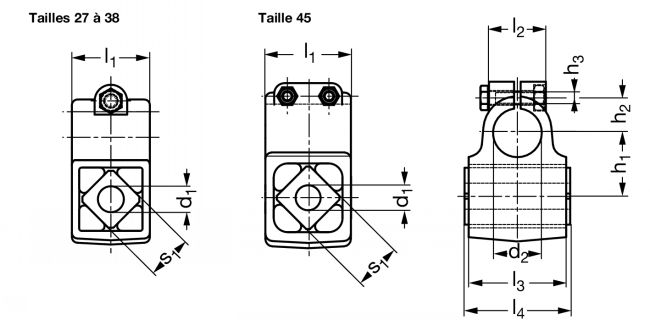

Dessins techniques

Informations

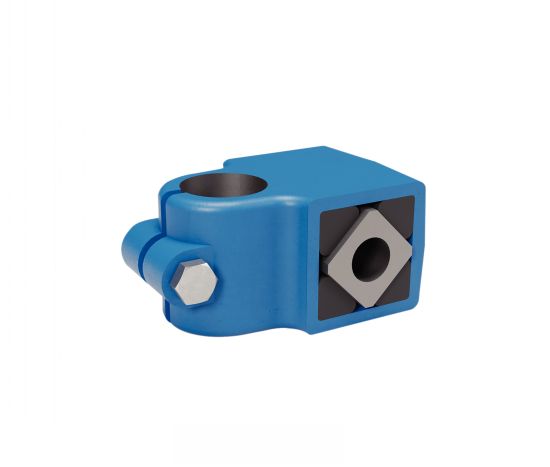

Elément oscillant AR - modèle F72-AR

Matières
- Armature extérieure : Fonte nodulaire ou aluminium.
- Inserts : caoutchouc naturel.

Caractéristiques
- Système de transport à une masse sans ressort accumulateur.
Forces d'accélération de 1,1 jusqu'à 1,7 G
Vitesse de transport de 6 jusqu'à 15 m/min
Longueur goulotte de transport de 12 à 15 mètres
- Système de transport à une masse avec ressort accumulateur.
Forces d'accélération de 1,1 jusqu'à 2,2 G
Vitesse de transport de 6 jusqu'à 22 m/min
Longueur goulotte de transport maximum 20 mètres
- Système de transport à deux masses.
Forces d'accélération de 1,5 jusqu'à 5,0 G
Vitesse de transport de 10 jusqu'à 45 m/min
Longueur goulotte de transport maximum 25 mètres

Utilisation
- Les éléments oscillants AR s'utilisent dans les mêmes applications que les types AU, AS et AD, pour le guidage des mouvements oscillants de goulottes, de cribleuses et de systèmes prototypes.
- Leur entraxe librement réglable permet de les adapter à de nombreuses conceptions de machines, ce qui les rend particulièrement adaptés aux bancs d'essai, aux projets de développement et à l'optimisation de nouveaux concepts d'installations.
- Le tube rond standard reliant les deux éléments est fourni par le client. La liaison par frottement du carré intérieur avec le châssis, comme sur les types AS-C et AD-C, assure une transmission stable des efforts, sans jeu, et un guidage fiable du mouvement. Robustes, simples à intégrer et sans entretien, les éléments AR offrent une solution polyvalente pour les procédés oscillants guidés.

Quantité

CAD
+


NC
NC
F72-AR-27

400
39 ±0,2
21,5
M8
48
35
60
65 0/-0,3
16 +0,5/-0,3
30
27
0,4

NC
NC
F72-AR-38

800
52 ±0,2
26,5
M8
64
50
80
90 0/-0,3
20 +0,5/-0,2
40
38
0,9
