Elément oscillant - F72-AB

F72-AB ELÉMENT OSCILLANT AB

Photos

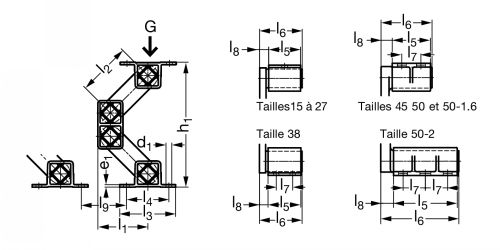

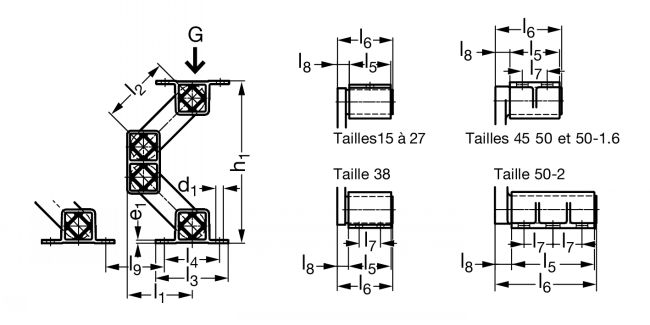

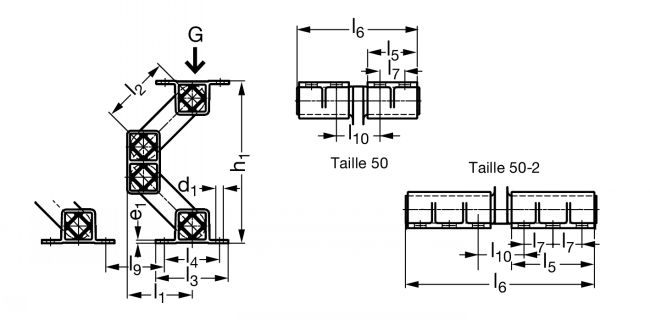

Dessins techniques

Informations

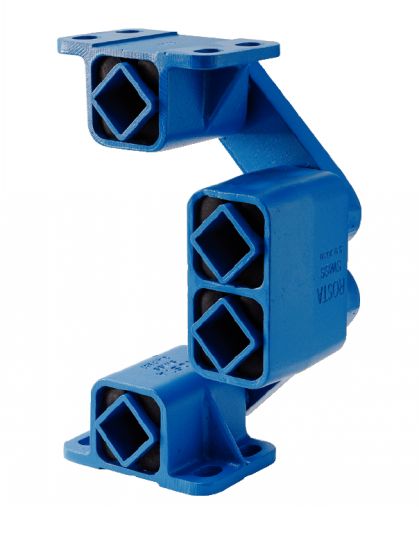

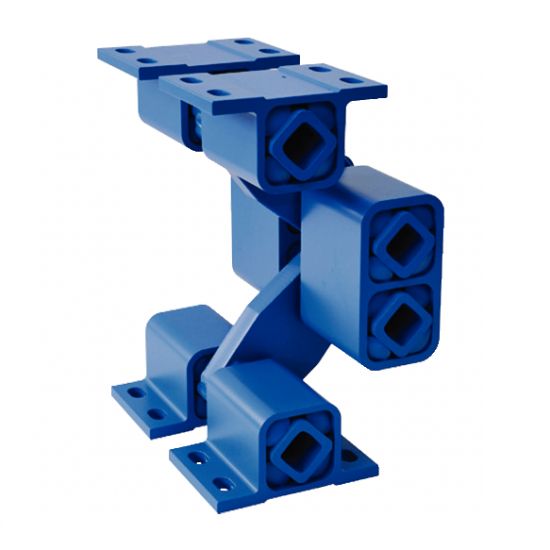

Elément oscillant AB - modèle F72-AB

Matières
- Armature extérieure : Profilé alliage léger jusqu'à la taille 38. Fonte nodulaire pour les tailles supérieures.
- Carré intérieur et bras : acier.
- Inserts : caoutchouc naturel.
- Plaque en acier.
Caractéristiques
- Les valeurs de rigidité dynamique indiquées correspondent à des valeurs sous une rotation moteur à 960 trs/min et une amplitude d'oscillation sous charge de 8 mm.
Utilisation
- Température : -40°C à +80°C.
- Accélération > à 9,3 g déconseillée.

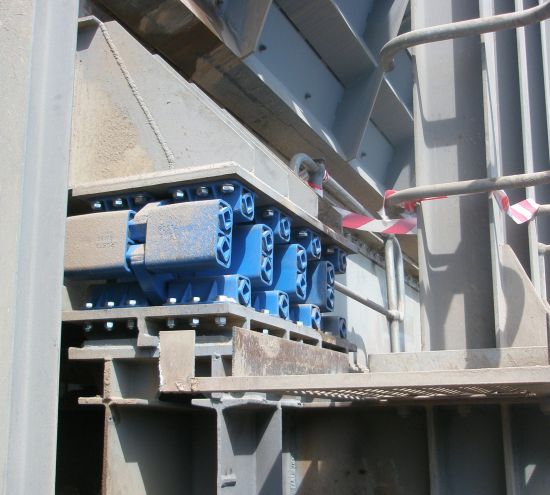

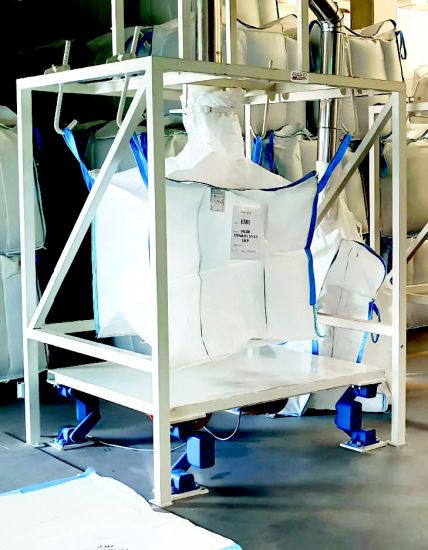

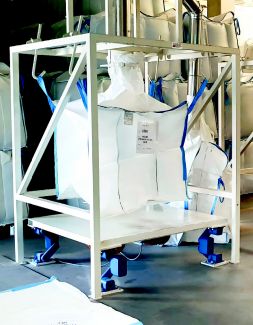

Applications
- Crible circulaire à une masse.
- Crible linéaire à une masse.
- Crible linéaire avec contre masse.

LectureVidéo élements oscillant AB

Quantité

CAD
+
CAD
D
NC
F72-AB15
70
88
80
65
50
40
52
?
10
65
168
114
7
3
4,0
2,8
50
160
10
6
14
4,1
12
6,2
8
9,3
0,5
CAD
D
NC
F72-AB18
88
109
100
80
60
50
67
?
14
80
208
146
9
3,5
3,7
2,6
120
350
20
14
17
4,9
15
7,7
8
9,3
1,2
CAD
D
NC
F72-AB27
94
116
100
105
80
60
80
?
17
80
235
170
11
4,5
3,7
2,7
250
800
40
25
17
4,9
14
7,2
8
9,3
2,2
CAD
D
NC
F72-AB38
120
147
125
125
100
80
104
40
21
100
305
225
13
6
3,0
2,4
600
1600
60
30
20
5,8
17
8,8
8
9,3
5,1
CAD
D
NC
F72-AB45
141
172
140
145
115
100
132
58
28
115
353
257
13x26
8
2,8
2,3
1200
3000
100
50
21
6,1
18
9,3
8
9,3
11,5
CAD
D
NC
F72-AB50
150
184
150
170
130
120
160
60
35
140
380
277
17x27
12
2,4
2,1
2500
6000
190
85
22
6,4
18
9,3
8
9,3
19,1
CAD
NC
NC
F72-AB50-2
150
184
150
170
130
200
245
70
40
140
380
277
17x27
12
2,4
2,1
4200
10000
320
140
22
6,4
18
9,3
8
9,3
32,2

1. Valeurs pour charge nominale à 960 tr/min et sw 8 mm.
2. Accélération > à 9,3 g : déconseillé.
* Hauteur sous charge en compression maxi et fluage stabilisé (après environ 1 an).
sw : amplitude d'oscillation sous charge.
K: facteur oscillatoire du crible.
