KMT ÉCROUS DE SERRAGE DE PRÉCISION KMT AVEC PIONS DE BLOCAGE

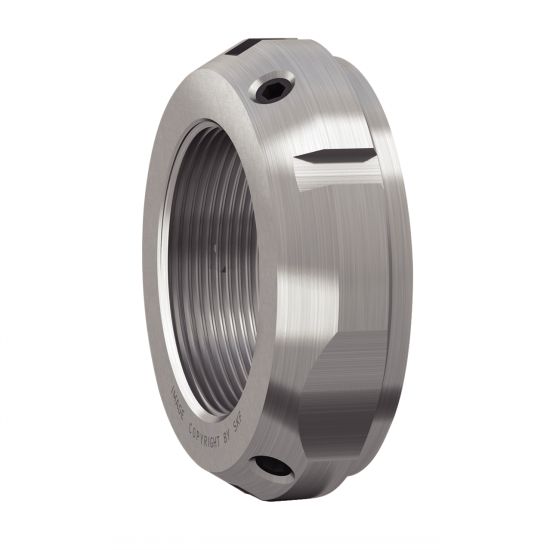

Photos

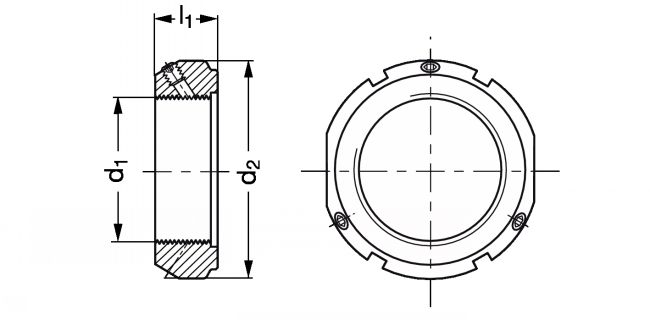

Dessins techniques

Informations

Écrous de serrage de précision KMT avec pions de blocage - modèle KMT

Les écrous de serrage de précision KMT sont conçus pour des applications exigeant une précision élevée, un montage simple et un blocage fiable. Les trois pions de blocage répartis à équidistance permettent à ces écrous de serrage d'être positionnés avec précision à des angles droits par rapport à l'arbre. Cependant, ils peuvent également être ajustés pour compenser les légers défauts de perpendicularité des composants adjacents. Battement axial maximal entre la face d'appui et le filetage (jusqu'à la taille 40) : 0,005 mm

- Aucune rainure de clavette requise
- Supporte des charges axiales élevées
- Mécanisme de blocage fiable et efficace
- Conçu pour un montage et un démontage fréquents
- Disponible pour une gamme de filetages de M 10x0,75 à M 200x3 (tailles 0 à 40) et Tr 220x4 à Tr 420x5 (tailles 44 à 84)

Documents

Quantité

CAD
+

D
NC
KMT0
10
28
14
0,044

NC
NC
KMT1
12
30
14
0,05

D
NC
KMT2
15
33
16
0,068

D
NC
KMT3
17
37
18
0,094

D
NC
KMT4
20
40
18
0,104

D
NC
KMT5
25
44
20
0,132

D
NC
KMT6
30
49
20
0,153

D
NC
KMT7
35
54
22
0,19

D
NC
KMT8
40
65
22
0,29

D
NC
KMT9
45
70
22
0,316

D
NC
KMT10
50
75
25
0,391

D
NC
KMT11
55
85
25
0,529

D
NC
KMT12
60
90
26
0,61

NC
NC
KMT13
65
95
28
0,686

NC
NC
KMT14
70
100
28
0,72

NC
NC
KMT15
75
105
28
0,756

D
NC
KMT16
80
110
32
0,911

NC
NC
KMT17
85
120
32
1,17

NC
NC
KMT18
90
125
32
1,228

NC
NC
KMT19
95
130
32
1,239

D
NC
KMT20
100
135
32
1,356

NC
NC
KMT22
110
145
32
1,478

NC
NC
KMT24
120
155
32
1,584

D
NC
KMT26
130
165
32
1,7

NC
NC
KMT28
140
175
32
1,78

NC
NC
KMT30
150
185
32
1,89

NC
NC
KMT32
160
195
32
2,086

NC
NC
KMT34
170
205
32
2,137

NC
NC
KMT36
180
215
32
2,363

NC
NC
KMT38
190
225
32
2,4

NC
NC
KMT40
200
235
32
2,63

NC
NC
KMT44
216
265
36
4,6

NC
NC
KMT48
236
290
38
5,4

NC
NC
KMT52
0
0
0
6,2

NC
NC
KMTA5
25
42
20
0,124

NC
NC
KMTA6
30
48
20
0,165

NC
NC
KMTA7
35
53
20
0,17

NC
NC
KMTA8
40
58
22
0,209

NC
NC
KMTA9
45
68
22
0,296

NC
NC
KMTA10
50
70
24
0,298

NC
NC
KMTA11
55
75
24
0,344

NC
NC
KMTA12
60
84
24
0,439

NC
NC
KMTA13
65
88
25
0,48

NC
NC
KMTA14
70
95
26
0,58

NC
NC
KMTA15
73
100
26
0,615

NC
NC
KMTA16
80
110
30
0,915

NC
NC
KMTA17
85
115
32
1,03

NC
NC
KMTA18
90
120
32
1,09

NC
NC
KMTA19
95
125
32
1,163

NC
NC
KMTA20
100
130
32
1,239

NC
NC
KMTA22
110
140
32
1,398

NC
NC
KMTA24
120
155
32
1,704

NC
NC
KMTA26
130
165
32
1,888

NC
NC
KMTA28
140
180
32
2,26

NC
NC
KMTA30
150
190
32
2,462

NC
NC
KMTA32
160
205
32
2,947

NC
NC
KMTA34
170
215
32
3,18

NC
NC
KMTA36
180
230
32
3,72

NC
NC
KMTA38
190
240
32
3,894

NC
NC
KMTA40
200
245
32
3,75
