Ecrou à flasque percé moyeu long pour vis trapézoïdales B4-01 et B4-03 - B4-104

B4-104 ECROU À FLASQUE PERCÉ MOYEU LONG POUR VIS TRAPÉZOÏDALES B4-01 ET B4-03

Photos

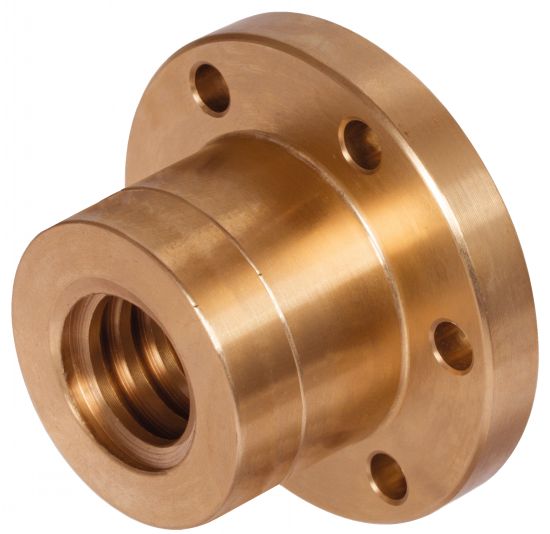

Ecrou à flasque percé pour vis trapézoïdales

Dessins techniques

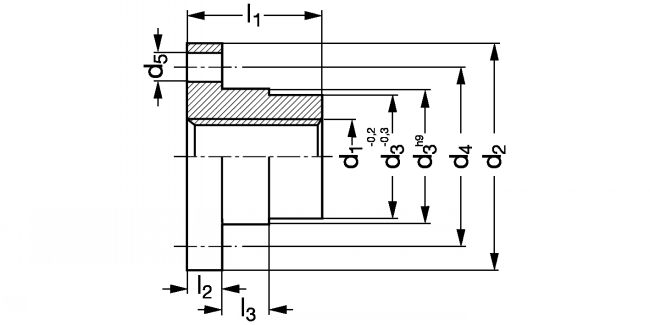

Ecrou à flasque percé pour vis trap - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
B4-104-12-7

Informations

Matière
- Laiton rouge Rg7 (GC-CuSn7ZnPb).
Caractéristiques
- Selon DIN 103.
- 1 filet .
- Filetage à droite ou filetage à gauche .
- Coefficient de frottement statique pour les matières en contact :
. Ecrou Laiton / Vis Acier et Inox = 0,20 sec; 0,10 huilé.
- d5 x 6 trous de fixation.
Sur demande
- Ecrous usinés selon plan.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
B4-104-12-7
Laiton
Filetage à droite
12x3
48
28
38
6
28
12
8
0,24
CAD
NC
NC
B4-104-14-7
Laiton
Filetage à droite
14x4
48
28
38
6
35
12
8
0,28
CAD
D
NC
B4-104-16-7
Laiton
Filetage à droite
16x4
48
28
38
6
44
12
8
0,28
CAD
D
NC
B4-104-18-7
Laiton
Filetage à droite
18x4
48
28
38
6
44
12
8
0,26
CAD
NC
NC
B4-104-20-7
Laiton
Filetage à droite
20x4
55
32
45
7
44
12
8
0,35
CAD
D
NC
B4-104-24-7
Laiton
Filetage à droite
24x5
55
32
45
7
44
12
8
0,3
CAD
D
NC
B4-104-28-7
Laiton
Filetage à droite
28x5
62
38
50
7
46
14
8
0,42
CAD
D
NC
B4-104-30-7
Laiton
Filetage à droite
30x6
62
38
50
7
45
14
8
0,42
CAD
D
NC
B4-104-32-7
Laiton
Filetage à droite
32x6
62
38
58
7
46
14
8
0,38
CAD
D
NC
B4-104-36-7
Laiton
Filetage à droite
36x6
70
45
58
7
59
16
10
0,64
CAD
D
NC
B4-104-40-7
Laiton
Filetage à droite
40x7
95
63
78
9
73
16
10
1,82
CAD
NC
NC
B4-104-44-7
Laiton
Filetage à droite
44x7
95
63
79
9
73
16
10
1,82
CAD
NC
NC
B4-104-48-7
Laiton
Filetage à droite
48x8
110
72
90
11
97
18
10
2,8
CAD
D
NC
B4-104-50-7
Laiton
Filetage à droite
50x8
110
72
90
11
97
18
10
2,8
CAD
NC
NC
B4-104-52-7
Laiton
Filetage à droite
52x8
110
72
90
11
97
18
10
2,8
CAD
NC
NC
B4-104-60-7
Laiton
Filetage à droite
60x9
125
85
120
11
99
20
10
3,85
CAD
D
NC
B4-104-12-8
Laiton
Filetage à gauche
12x3
48
28
38
6
28
12
8
0,24
CAD
NC
NC
B4-104-14-8
Laiton
Filetage à gauche
14x4
48
28
38
6
35
12
8
0,28
CAD
NC
NC
B4-104-16-8
Laiton
Filetage à gauche
16x4
48
28
38
6
44
12
8
0,28
CAD
NC
NC
B4-104-18-8
Laiton
Filetage à gauche
18x4
48
28
38
6
44
12
8
0,26
CAD
NC
NC
B4-104-20-8
Laiton
Filetage à gauche
20x4
55
32
45
7
44
12
8
0,35
CAD
D
NC
B4-104-24-8
Laiton
Filetage à gauche
24x5
55
32
45
7
44
12
8
0,3
CAD
D
NC
B4-104-28-8
Laiton
Filetage à gauche
28x5
62
38
50
7
46
14
8
0,42
CAD
NC
NC
B4-104-30-8
Laiton
Filetage à gauche
30x6
62
38
50
7
45
14
8
0,42
CAD
NC
NC
B4-104-32-8
Laiton
Filetage à gauche
32x6
62
38
58
7
46
14
8
0,38
CAD
NC
NC
B4-104-36-8
Laiton
Filetage à gauche
36x6
70
45
58
7
59
16
10
0,64
CAD
D
NC
B4-104-40-8
Laiton
Filetage à gauche
40x7
95
63
78
9
73
16
10
1,82
CAD
NC
NC
B4-104-44-8
Laiton
Filetage à gauche
44x7
95
63
79
9
73
16
10
1,82
CAD
NC
NC
B4-104-48-8
Laiton
Filetage à gauche
48x8
110
72
90
11
97
18
10
2,8
CAD
D
NC
B4-104-50-8
Laiton
Filetage à gauche
50x8
110
72
90
11
97
18
10
2,8
CAD
NC
NC
B4-104-52-8
Laiton
Filetage à gauche
52x8
110
72
90
11
97
18
10
2,8
CAD
NC
NC
B4-104-60-8
Laiton
Filetage à gauche
60x9
125
85
120
11
99
20
10
3,85
