ECROU DE BLOCAGE HAUTE PRÉCISION 1 LANGUETTE (Modèle : F2-LR)

F2-LR ECROU DE BLOCAGE HAUTE PRÉCISION 1 LANGUETTE

Photos

Nouveau

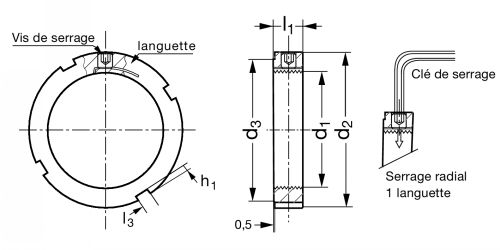

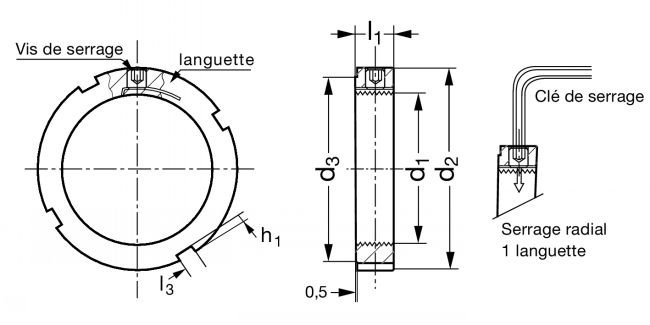

Dessins techniques

Informations

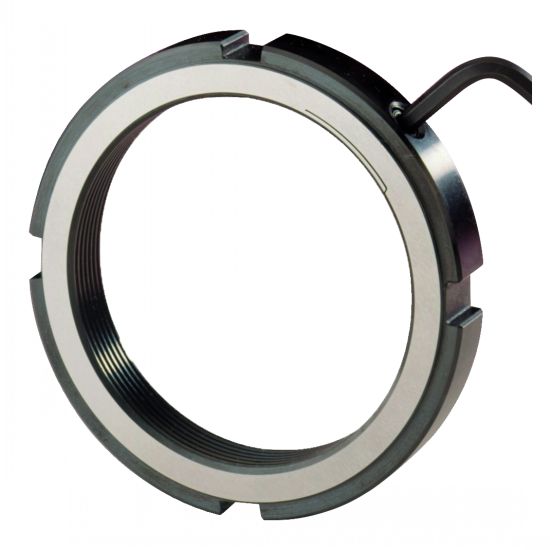

Ecrou de blocage haute précision 1 languette - modèle F2-LR

Matière
- Acier à haute limite élastique brunis.
- Tolérance filetage : 4h.
Utilisation
- Blocage de roulement sur arbre,
- L'effort radial, exercé par le serrage de la vis Hc, s'applique sur la languette flexible. La surface développée des filets de la languette permet d'obtenir un blocage très puissant.
- La précision de la perpendicularité et du battement est assurée par la réalisation en une seule opération du filetage et de la face d'appui.
- Installation simple.
- Encombrement réduit.
- Pour filetages de précision.
Sur demande
- Autres dimensions.
- Autres matières.
- Filetage à gauche.
- Filets rectifiés.
- 2 vis en tandem pour augmenter le couple de desserrage.

Documents

Quantité

CAD
+

NC
NC
F2-LR-1-12
12
4
2
M12x1
24
19
M6
23
28500
0,03

NC
NC
F2-LR-2-14
12
4
2
M14x1
26
21
M6
26
33500
0,035

NC
NC
F2-LR-3-15
12
4
2
M15x1
30
25
M6
29
40500
0,045

NC
NC
F2-LR-4-17
12
4
2
M17x1
32
27
M6
32
46100
0,055

NC
NC
F2-LR-5-18
12
4
2
M18x1
32
27
M6
37
49000
0,055

NC
NC
F2-LR-6-20
12
4
2
M20x1
35
30
M6
42
54600
0,06

NC
NC
F2-LR-7-22
12
4
2
M22x1,5
35
30
M6
47
56600
0,06

NC
NC
F2-LR-8-25
12
5
2
M25x1,5
40
35
M6
53
67100
0,07

NC
NC
F2-LR-9-30
12
5
2
M30x1,5
45
40
M6
59
81100
0,085

NC
NC
F2-LR-10-32
12
5
2
M32x1,5
46
41
M6
65
92900
0,09

D
NC
F2-LR-11-35
12
5
2
M35x1,5
50
45
M6
75
98000
0,095

NC
NC
F2-LR-12-38
12
5
2
M38x1,5
52
47
M6
83
101900
0,1

NC
NC
F2-LR-13-40
12
6
2,5
M40x1,5
55
49
M6
94
104000
0,1

NC
NC
F2-LR-14-42
12
6
2,5
M42x1,5
56
50
M6
105
109300
0,11

NC
NC
F2-LR-15-45
12
6
2,5
M45x1,5
60
54
M6
118
119200
0,12

NC
NC
F2-LR-16-50
12
6
2,5
M50x1,5
65
59
M6
132
134900
0,13

NC
NC
F2-LR-17-52
12
6
2,5
M52x1,5
67
61
M6
147
140400
0,13

NC
NC
F2-LR-18-55
15
7
3
M55x2
75
68
M8
512
168900
0,23

NC
NC
F2-LR-19-60
15
7
3
M60x2
80
73
M8
532
184600
0,25

NC
NC
F2-LR-20-65
15
7
3
M65x2
85
78
M8
560
203500
0,27

D
NC
F2-LR-21-70
15
8
3,5
M70x2
90
82
M8
587
219500
0,28

NC
NC
F2-LR-22-75
15
8
3,5
M75x2
95
87
M8
615
237000
0,3

NC
NC
F2-LR-23-80
15
8
3,5
M80x2
105
97
M8
650
255400
0,42

NC
NC
F2-LR-24-85
15
8
3,5
M85x2
110
102
M8
675
273300
0,42

NC
NC
F2-LR-25-90
15
10
4
M90x2
115
106
M8
713
292300
0,44

NC
NC
F2-LR-26-95
15
10
4
M95x2
120
111
M8
750
308800
0,46

NC
NC
F2-LR-27-100
15
10
4
M100x2
125
116
M8
790
325300
0,49

NC
NC
F2-LR-28-105
15
12
5
M105x2
130
119
M8
830
341700
0,51

NC
NC
F2-LR-29-110
15
12
5
M110x2
135
124
M8
870
358200
0,52

NC
NC
F2-LR-30-115
15
12
5
M115x2
140
129
M8
930
377000
0,55

NC
NC
F2-LR-31-120
15
12
5
M120x2
145
134
M8
960
394000
0,57

NC
NC
F2-LR-32-125
15
12
5
M125x2
150
139
M8
1040
413800
0,62

NC
NC
F2-LR-33-130
15
12
5
M130x2
155
144
M8
>2000
434400
0,65

NC
NC
F2-LR-34-135
20
14
6
M135x2
165
152
M10
>2000
677000
1,11

NC
NC
F2-LR-35-140
20
14
6
M140x2
170
157
M10
>2000
704400
1,13

NC
NC
F2-LR-37-150
20
14
6
M150x2
180
167
M10
>2000
757400
1,2

1 - Valeurs obtenues avec couple de serrage vis HC suivant : vis M6 couple 7 Nm - Vis M8 couple 16 Nm - Vis M10 couple 32 Nm
2 - Sur demande.
