Douille à billes massive tandem - B81-DBMT

B81-DBMT DOUILLE À BILLES MASSIVE TANDEM

Photos

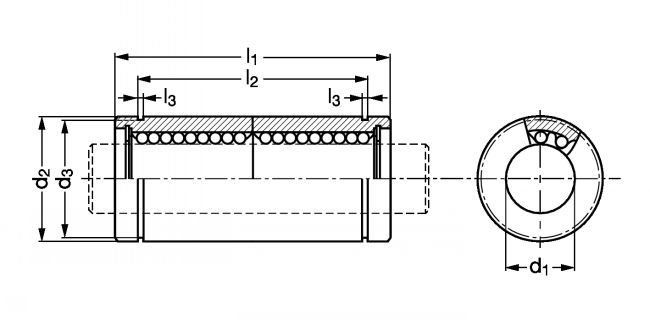

Dessins techniques

Informations

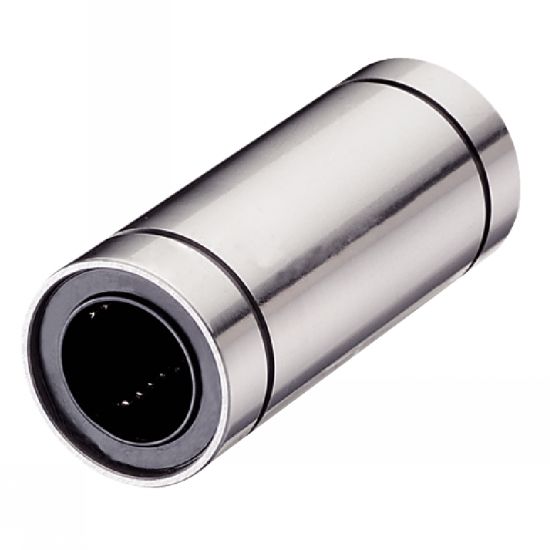

Douille à billes massive tandem - modèle B81-DBMT

Matière
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.
Exécutions
- Douille tadem équipée de 2 joints.
- Plage de température : -20°C à +80°C.
Sur demande
- Douille résistant à la corrosion.
- Douille toute métallique (applications environ 110°C).

Quantité

CAD
+

NC
NC
B81-DBMT-8-PP
8
+9/-1
16
0/-13
15,2
46
33
1,1
4
15
320
804
40


NC
NC
B81-DBMT-12-PP
12
+9/-1
22
1/-16
21
61
45,8
1,3
4
15
683
1570
80


NC
NC
B81-DBMT-16-PP
16
+11/-1
26
1/-16
24,9
68
49,8
1,3
4
15
710
1780
115


NC
NC
B81-DBMT-20-PP
20
+11/-1
32
0/-19
30,3
80
61
1,6
5
17
1440
2740
180


NC
NC
B81-DBMT-25-PP
25
+13/-2
40
0/-19
37,5
112
82
1,85
6
17
1490
3140
430


NC
NC
B81-DBMT-30-PP
30
+13/-2
47
0/-19
44,5
123
104,2
1,85
6
17
2600
5490
615


NC
NC
B81-DBMT-40-PP
40
+16/-4
62
0/-22
59
151
121,2
2,15
6
20
3872
8040
1400


NC
NC
B81-DBMT-50-PP
50
+16/-4
75
0/-22
72
192
155,2
2,65
6
20
7701
15900
2320


NC
NC
B81-DBMT-60-PP
60
+16/-4
90
0/-25
86,5
209
170
3,15
6
25
9940
20000
3920


1. Douilles juste huilées pour conservation. Graissage au montage indispensable.
2. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés, et à une application de charge sur une seule rangée de billes. Il est conseillé de chanfreiner les extrémités d?arbres : usinage A2 (voir usinage standard pour arbre).
