Douille à billes massive à bride centrale ronde - B81-DBBCR

B81-DBBCR DOUILLE À BILLES MASSIVE À BRIDE CENTRALE RONDE

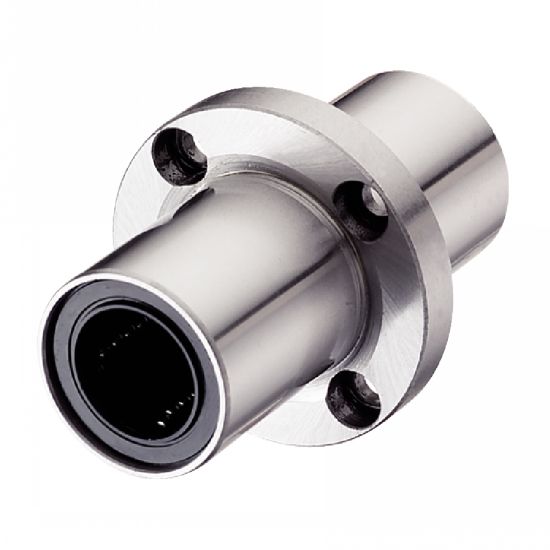

Photos

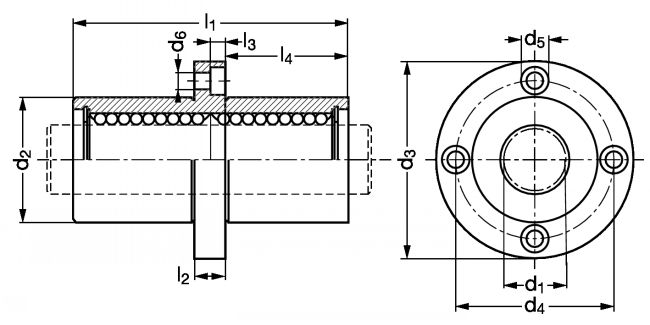

Dessins techniques

Informations

Douille à billes massive à bride centrale ronde - modèle B81-DBBCR

Matière
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.
Exécutions
- Douille à bride centrale ronde équipée de 2 joints.
- Plage de température : -20°C à +80°C.
Sur demande
- Douille résistant à la corrosion.
- Douille toute métallique (applications environ 110°C).

Quantité

CAD
+

NC
NC
B81-DBBCR-8-PP
8
+9/-1
16
0/-13
32
24
6
3,5
46
5
3,1
20,5
4
15
15
320
804
4,3
59

NC
NC
B81-DBBCR-12-PP
12
+9/-1
22
1/-16
42
32
7,5
4,5
61
6
4,1
27,5
4
15
15
683
1570
11,7
110

NC
NC
B81-DBBCR-16-PP
16
+11/-1
26
1/-16
46
36
7,5
4,5
68
6
4,1
31
4
15
15
710
1780
14
160

NC
NC
B81-DBBCR-20-PP
20
+11/-1
32
0/-19
54
43
9
5,5
80
8
5,1
36
5
17
17
1440
2740
25
260

NC
NC
B81-DBBCR-25-PP
25
+13/-2
40
0/-19
62
51
9
5,5
112
8
5,1
52
6
17
17
1490
3140
44
540

NC
NC
B81-DBBCR-30-PP
30
+13/-2
47
0/-19
76
62
11
6,6
123
10
6,1
56,5
6
17
17
2600
5490
78,9
815

NC
NC
B81-DBBCR-40-PP
40
+16/-4
62
0/-22
98
80
14
9
151
13
8,1
69
6
20
20
3872
8040
147
1805

NC
NC
B81-DBBCR-50-PP
50
+16/-4
75
0/-22
112
94
14
9
192
13
8,1
89,5
6
20
20
7701
15900
396
2820

NC
NC
B81-DBBCR-60-PP
60
+16/-4
90
0/-25
134
112
17
11
209
18
11,1
95,5
6
25
25
9940
20000
487
4920

1. Douilles juste huilées pour conservation. Graissage au montage indispensable.
2. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés, et à une application de charge sur une seule rangée de billes. Il est conseillé de chanfreiner les extrémités d?arbres : usinage A2 (voir usinage standard pour arbre).
