Distributeur 5/2 - H12C-5/2-P/R

H12C-5/2-P/R DISTRIBUTEUR 5/2 À COMMANDE PNEUMATIQUE MONOSTABLE

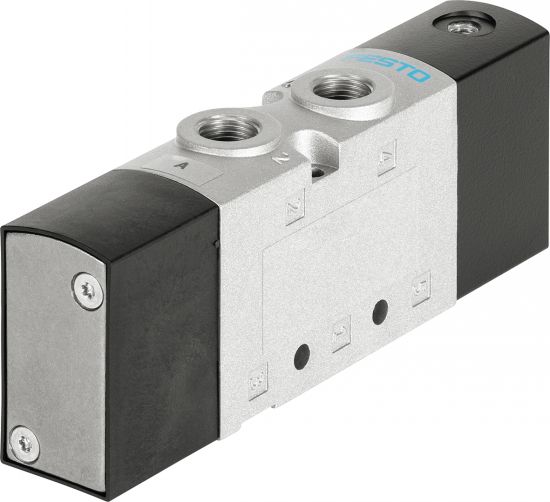

Photos

Electrodistributeur 5/2 monostable

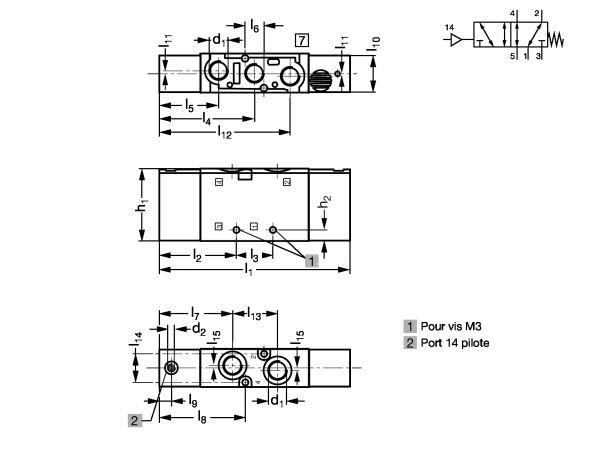

Dessins techniques

Electrodistributeur 5/2 monostable
Voir les produits associés
FESTO
EXEMPLE DE COMMANDE : Référence
H12C-5/2-1/8-P/R

Informations

Distributeur 5/2 à commande pneumatique monostable - modèle H12C-5/2-P/R

Caractéristiques
- Pour air comprimé ISO 8573-\-1:2010 [7:4:4].
- Pression de service : 2,5 à 10 bars.
- Température ambiante / fluide : -10°C à +60°C.
- Sens d'écoulement réversible.
- Rappel par ressort mécanique.
- Commande manuelle auxiliaire.
- Technologie tiroir.

Matière
- Corps : Aluminium.
- Joints : HNBR, NBR.
- Tiroir : Aluminium.
- Vis : Acier zingué.
- Conforme RoHS

Sur demande
 - Existe dans d'autres versions.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
H12C-5/2-1/8-P/R
1/8"
M5
107,4
44,1
19,2
53,7
33,7
8
42,5
49,7
8,8
21,1
2,5
73,7
22,5
16,1
2
40,4
6,2
700
178
CAD
D
NC
H12C-5/2-1/4-P/R
1/4"
M5
125
50,5
25
63
38,5
13
47,6
56,8
7
26,5
1,9
87,5
30,8
20,2
1,9
50,5
8
1300
330
CAD
D
NC
H12C-5/2-3/8-P/R
3/8"
1/8"
145
59
31
74,5
44,5
17
55,7
66
8,3
31
2,5
104,5
37,6
23,3
2,5
2
9
2300
487
