Croix égale mâle-femelle cylindrique et conique - H32-XMF

H32-XMF CROIX ÉGALE MÂLE-FEMELLE CYLINDRIQUE ET CONIQUE

Photos

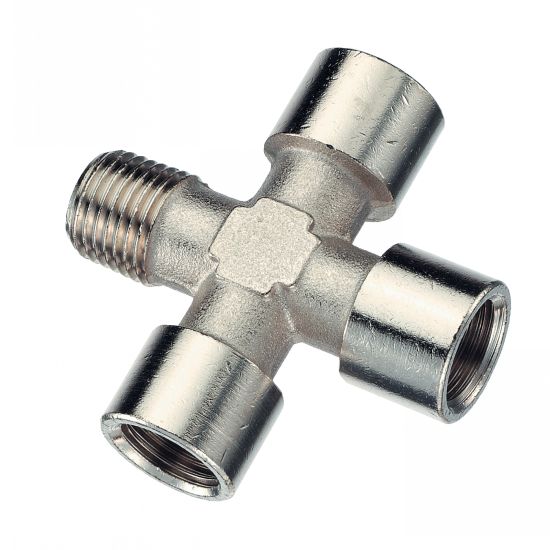

Croix égale mâle-femelle cylindrique et conique

Dessins techniques

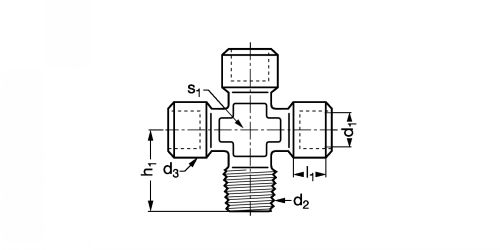

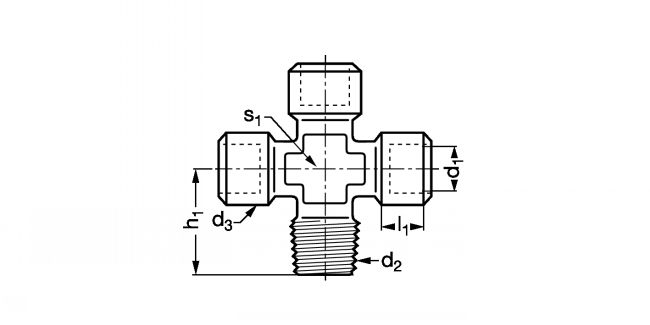

Croix égale mâle-femelle cyl - conique - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
H32-XMF-1/8

Informations

Croix égale mâle-femelle cylindrique et conique - modèle H32-XMF

Matière
- Laiton nickelé.

Caractéristiques
- Fluides compatibles : Air comprimé.
- Pression max : 60 bars.
- Température d'utilisation : -10°C à +80°C.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
H32-XMF-1/8
1/8"
1/8"
13
8
18,5
10
CAD
NC
NC
H32-XMF-1/4
1/4"
1/4"
17
11
23,5
13
CAD
NC
NC
H32-XMF-3/8
3/8"
3/8"
21
11,5
26
17
CAD
NC
NC
H32-XMF-1/2
1/2"
1/2"
26
14
31
21
