Crémaillère ronde acier haute résistance - A1-582

A1-582 CRÉMAILLÈRE RONDE ACIER HAUTE RÉSISTANCE DENTURE DROITE FRAISÉE - MODULE 1,0 À 4,0

Photos

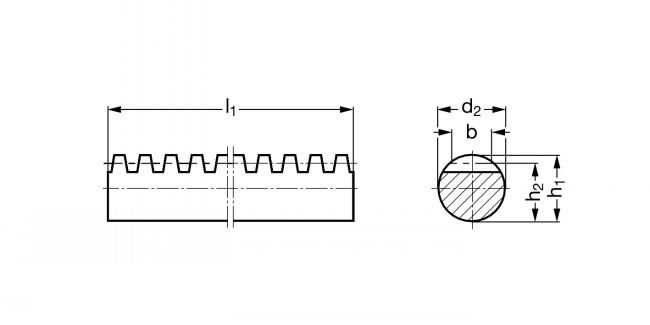

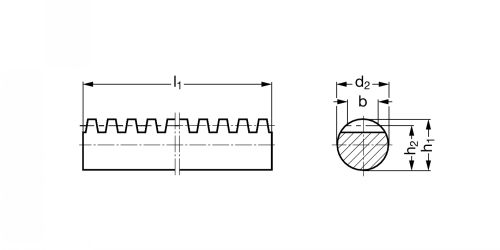

Dessins techniques

Informations

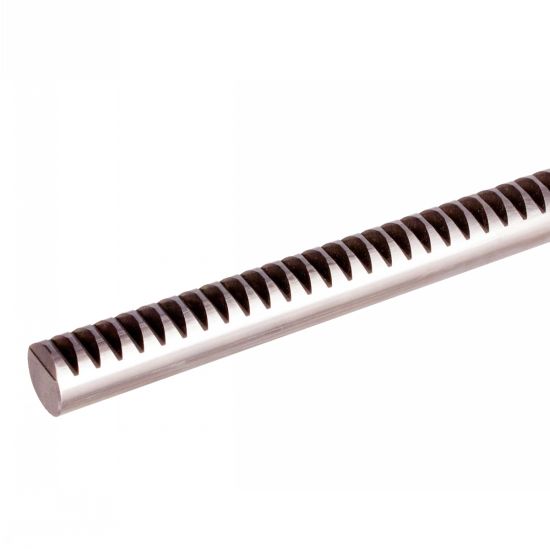

Crémaillère ronde acier haute résistance denture droite fraisée - Module 1,0 à 4,0 - modèle A1-582

Matière
- Acier haute résistance.
- Denture droite fraisée.
Caractéristiques
- Qualité denture 8d25 DIN 3967.
- Angle de pression : 20°.
- Alignement corrigé.
- Résistance à la rupture du matériau : 1 000N/mm².
- Tolérance de diamètre h6 rectifié.
- Flancs de dents non rectifiés.
- Les crémaillères sont dentées à l'aide d'une fraiseuse verticale, cela engendre des tolérances négatives sur les cotes h1 et h2.
- Tolérances h1 et h2 :
. module 1 à 2 : -0,2mm.
. module 2.5 à 4 : -0,3mm.
. module 5 à 6 : -0,4mm.

Quantité

CAD
+
CAD
NC
NC
A1-582-10-500
1
10
500
6
9
10
0,28
CAD
NC
NC
A1-582-10-1000
1
10
1000
6
9
10
0,56
CAD
NC
NC
A1-582-15-500
1,5
15
500
9
13,5
15
0,64
CAD
NC
NC
A1-582-15-1000
1,5
15
1000
9
13,5
15
1,28
CAD
NC
NC
A1-582-20-500
2
20
500
12
18
20
1,14
CAD
NC
NC
A1-582-20-1000
2
20
1000
12
18
20
2,28
CAD
NC
NC
A1-582-20-2000
2
20
2000
12
18
20
4,52
CAD
NC
NC
A1-582-25-500
2,5
25
500
15
22,5
25
1,78
CAD
NC
NC
A1-582-25-1000
2,5
25
1000
15
22,5
25
3,56
CAD
NC
NC
A1-582-25-2000
2,5
25
2000
15
22,5
25
7,2
CAD
NC
NC
A1-582-30-500
3
30
500
18
27
30
2,59
CAD
NC
NC
A1-582-30-1000
3
30
1000
18
27
30
5,14
CAD
NC
NC
A1-582-30-2000
3
30
2000
18
27
30
10,28
CAD
NC
NC
A1-582-40-500
4
40
500
24
36
40
4,56
CAD
NC
NC
A1-582-40-1000
4
40
1000
24
36
40
9,12
CAD
NC
NC
A1-582-40-2000
4
40
2000
24
36
40
18,24
CAD
NC
NC
A1-582-50-500
5
50
500
30
45
50
7,1
CAD
NC
NC
A1-582-50-1000
5
50
1000
30
45
50
14,2
CAD
NC
NC
A1-582-50-2000
5
50
2000
30
45
50
28,4
CAD
NC
NC
A1-582-60-500
6
60
500
36
54
60
10,28
CAD
NC
NC
A1-582-60-1000
6
60
1000
36
54
60
20,56
CAD
NC
NC
A1-582-60-2000
6
60
2000
36
54
60
41,12
