Crémaillère à denture oblique en acier - A1-578-10

A1-578-10 CRÉMAILLÈRE À DENTURE OBLIQUE EN ACIER MODULE 1,0

Photos

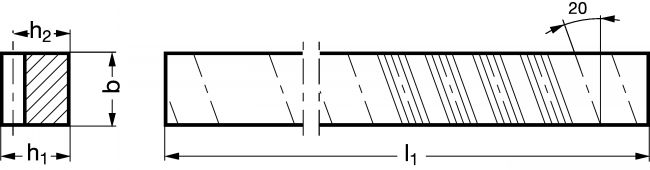

Dessins techniques

Informations

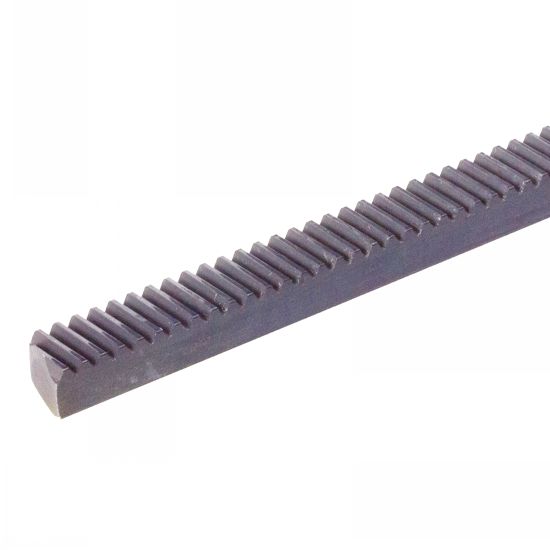

Crémaillère à denture oblique en acier Module 1,0 - modèle A1-578-10

Matière
- Acier C45KG.
Caractéristiques
- Denture oblique fraisée 20° à gauche.
- Angle de pression : 20°.
- Les crémaillères sont dentées à l'aide d'une fraiseuse verticale, ceci engendre des tolérances négatives h1 : -0,2mm.
Utilisation
- Par principe, prévoir la roue d'entraînement avec une denture oblique à droite A1-41 1,0.

Quantité

CAD
+
CAD
D
NC
A1-578-10-500
1,0
10
500
10
10
0,344
CAD
NC
NC
A1-578-10-1000
1,0
10
1000
10
10
0,685
