Coussinet lisse cylindrique - C3-151

C3-151 COUSSINET LISSE CYLINDRIQUE REVÊTEMENT PTFE

Photos

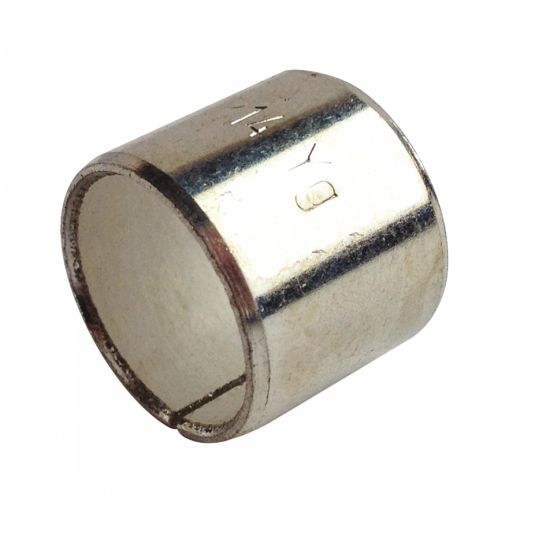

Coussinet lisse cylindrique

Dessins techniques

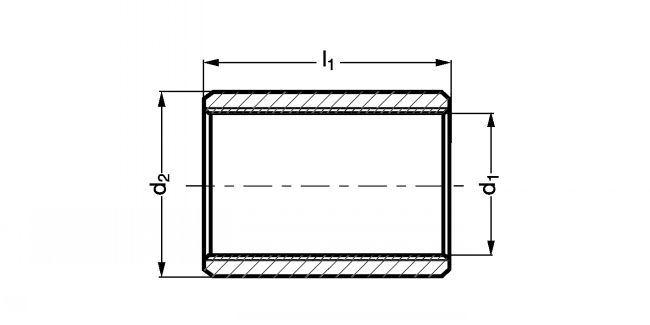

Coussinet lisse cylindrique - Plan
Voir les produits associés
PERMAGLIDE
EXEMPLE DE COMMANDE : Référence
C3-151-03-04-03

Informations

Coussinet lisse cylindrique revêtement PTFE - modèle C3-151

Matière
- Support acier avec couche de glissement en étain/bronze et matrice PTFE avec agent de charge.
- Ne contient pas de plomb conforme à la directive 2002/95/CE Rohs.
Caractéristiques
- Tolérance de logement : H7 (sauf ø 3 et 4mm : H6).
- Tolérance d'arbre : f7 jusqu'au ø 75mm, h8 au dessus (sauf ø 3 et 4mm : h6).
- Voir caractéristiques générales dans les pages et tableaux de sélection.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
C3-151-03-04-03
3
4,5
3
0,2
CAD
D
NC
C3-151-05-07-05
5
7
5
0,72
CAD
D
NC
C3-151-05-07-08
5
7
8
1,1
CAD
D
NC
C3-151-05-07-10
5
7
10
1,4
CAD
D
NC
C3-151-06-08-06
6
8
6
1
CAD
NC
NC
C3-151-06-08-08
6
8
8
1,3
CAD
D
NC
C3-151-06-08-10
6
8
10
1,7
CAD
D
NC
C3-151-08-10-08
8
10
8
1,7
CAD
D
NC
C3-151-08-10-10
8
10
10
2,1
CAD
D
NC
C3-151-08-10-12
8
10
12
2,6
CAD
D
NC
C3-151-10-12-10
10
12
10
2,6
CAD
D
NC
C3-151-10-12-12
10
12
12
3,1
CAD
D
NC
C3-151-10-12-15
10
12
15
3,9
CAD
D
NC
C3-151-10-12-20
10
12
20
5,3
CAD
D
NC
C3-151-12-14-08
12
14
8
2,5
CAD
D
NC
C3-151-12-14-10
12
14
10
3,1
CAD
D
NC
C3-151-12-14-12
12
14
12
3,7
CAD
NC
NC
C3-151-12-14-15
12
14
15
4,7
CAD
D
NC
C3-151-12-14-20
12
14
20
6,2
CAD
D
NC
C3-151-12-14-25
12
14
25
7,8
CAD
D
NC
C3-151-14-16-10
14
16
10
3,6
CAD
D
NC
C3-151-14-16-12
14
16
12
4,3
CAD
D
NC
C3-151-14-16-15
14
16
15
5,4
CAD
NC
NC
C3-151-14-16-20
14
16
20
7,1
CAD
D
NC
C3-151-15-17-10
15
17
10
3,8
CAD
D
NC
C3-151-15-17-15
15
17
15
5,7
CAD
D
NC
C3-151-15-17-20
15
17
20
7,6
CAD
D
NC
C3-151-15-17-25
15
17
25
9,5
CAD
D
NC
C3-151-16-18-10
16
18
10
4
CAD
D
NC
C3-151-16-18-12
16
18
12
4,9
CAD
D
NC
C3-151-16-18-15
16
18
15
6,1
CAD
NC
NC
C3-151-16-18-20
16
18
20
8,1
CAD
D
NC
C3-151-16-18-25
16
18
25
10,1
CAD
D
NC
C3-151-18-20-15
18
20
15
6,8
CAD
NC
NC
C3-151-18-20-20
18
20
20
9,1
CAD
D
NC
C3-151-18-20-25
18
20
25
11,3
CAD
NC
NC
C3-151-20-23-15
20
23
15
11,7
CAD
D
NC
C3-151-20-23-20
20
23
20
15,6
CAD
D
NC
C3-151-20-23-25
20
23
25
19,5
CAD
NC
NC
C3-151-20-23-30
20
23
30
23,4
CAD
D
NC
C3-151-22-25-15
22
25
15
12,7
CAD
D
NC
C3-151-22-25-20
22
25
20
17
CAD
D
NC
C3-151-22-25-25
22
25
25
21,3
CAD
D
NC
C3-151-22-25-30
22
25
30
25,5
CAD
D
NC
C3-151-24-27-15
24
27
15
13,8
CAD
D
NC
C3-151-24-27-20
24
27
20
18,5
CAD
D
NC
C3-151-24-27-25
24
27
25
23,1
CAD
NC
NC
C3-151-24-27-30
24
27
30
27,7
CAD
D
NC
C3-151-25-28-15
25
28
15
14,4
CAD
D
NC
C3-151-25-28-20
25
28
20
19,2
CAD
D
NC
C3-151-25-28-25
25
28
25
24
CAD
D
NC
C3-151-25-28-30
25
28
30
28,8
CAD
D
NC
C3-151-28-32-20
28
32
20
29,1
CAD
D
NC
C3-151-28-32-30
28
32
30
43,7
CAD
D
NC
C3-151-30-34-15
30
34
15
23,3
CAD
D
NC
C3-151-30-34-20
30
34
20
31,1
CAD
D
NC
C3-151-30-34-25
30
34
25
38,8
CAD
D
NC
C3-151-30-34-30
30
34
30
46,6
CAD
D
NC
C3-151-30-34-40
30
34
40
62,1
CAD
D
NC
C3-151-32-36-30
32
36
30
49,5
CAD
D
NC
C3-151-32-36-40
32
36
40
66
CAD
D
NC
C3-151-35-39-20
35
39
20
35,9
CAD
D
NC
C3-151-35-39-30
35
39
30
53,9
CAD
D
NC
C3-151-35-39-40
35
39
40
71,8
CAD
D
NC
C3-151-35-39-50
35
39
50
89,8
CAD
D
NC
C3-151-40-44-20
40
44
20
40,8
CAD
D
NC
C3-151-40-44-30
40
44
30
61,2
CAD
D
NC
C3-151-40-44-40
40
44
40
81,5
CAD
D
NC
C3-151-40-44-50
40
44
50
102
CAD
D
NC
C3-151-45-50-30
45
50
30
87
CAD
D
NC
C3-151-45-50-40
45
50
40
116
CAD
NC
NC
C3-151-45-50-50
45
50
50
145
CAD
D
NC
C3-151-50-55-20
50
55
20
64
CAD
D
NC
C3-151-50-55-30
50
55
30
96
CAD
D
NC
C3-151-50-55-40
50
55
40
128
CAD
NC
NC
C3-151-50-55-60
50
55
60
192
CAD
D
NC
C3-151-55-60-40
55
60
40
140
CAD
D
NC
C3-151-55-60-60
55
60
60
210
CAD
D
NC
C3-151-60-65-30
60
65
30
114
CAD
D
NC
C3-151-60-65-40
60
65
40
152
CAD
D
NC
C3-151-60-65-60
60
65
60
228
CAD
D
NC
C3-151-60-65-70
60
65
70
266
CAD
D
NC
C3-151-65-70-50
65
70
50
205
CAD
NC
NC
C3-151-65-70-70
65
70
70
288
CAD
D
NC
C3-151-70-75-40
70
75
40
176
CAD
D
NC
C3-151-70-75-50
70
75
50
221
CAD
D
NC
C3-151-70-75-70
70
75
70
309
CAD
NC
NC
C3-151-75-80-60
75
80
60
283
CAD
NC
NC
C3-151-80-85-60
80
85
60
301
CAD
D
NC
C3-151-80-85-100
80
85
100
502
CAD
D
NC
C3-151-85-90-60
85
90
60
319
CAD
NC
NC
C3-151-85-90-100
85
90
100
532
CAD
D
NC
C3-151-90-95-60
90
95
60
338
CAD
D
NC
C3-151-90-95-100
90
95
100
563
CAD
NC
NC
C3-151-100-105-60
100
105
60
374
CAD
NC
NC
C3-151-105-110-60
105
110
60
392
CAD
NC
NC
C3-151-110-115-60
110
115
60
411
CAD
NC
NC
C3-151-120-125-60
120
125
60
447
CAD
D
NC
C3-151-120-125-100
120
125
100
745
CAD
D
NC
C3-151-130-135-60
130
135
60
484
