Courroie dentée profil XL - A8-XL

A8-XL COURROIE DENTÉE PROFIL XL PAS 5,08 MM (1/5'')

Photos

Dessins techniques

Informations

Courroie dentée profil XL Pas 5,08 mm (1/5'') - modèle A8-XL

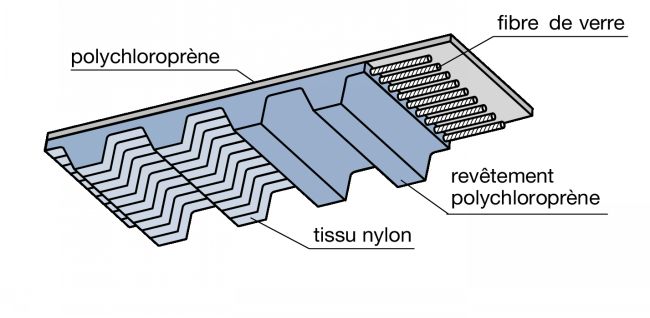

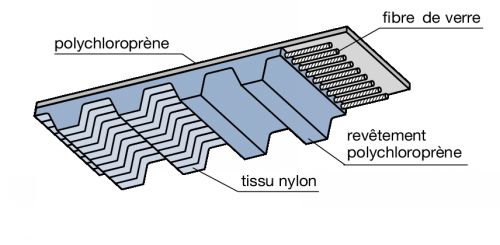

Matière
- Dos de la courroie en polychloroprène.
- Cordes de traction en fibre de verre.
- Revêtement des dents en nylon.
Caractéristiques
- Les trois principales dimensions d'une courroie dentée classique sont :
. le pas,
. la longueur primitive,
. la largeur.
Utilisation
- Dents de forme trapézoïdale.
- La précision du moulage et du pas assure un engrènement précis avec les dents des poulies.
- Transmission de puissance jusqu'à 150 kW et vitesses de rotation jusqu'à 10000 tr/min.
- Vitesse linéaire jusqu'à 80 m/s.
- Transmission positive sans glissement.
- Vitesse angulaire constante.
- Diminution de la charge sur les paliers car la tension requise est peu élevée.
- Opération continue sans entretien.
- Importante gamme de puissances et de rapports de vitesse.

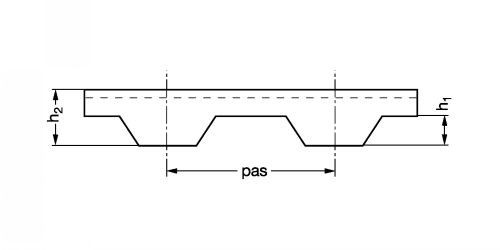

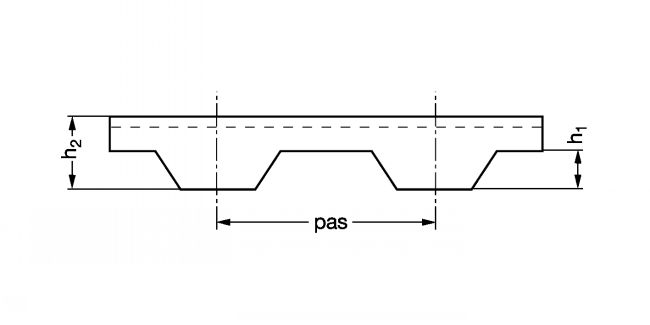

Le pas d'une courroie dentée est la distance en millimètres qui sépare le centre de deux dents voisines, mesurée sur la ligne primitive. La longueur primitive de la courroie est la circonférence totale de la courroie exprimée en millimètres mesurée sur la ligne primitive. La ligne primitive théorique se situe à l'intérieur du corps de la courroie.

- Pas : 5,08 mm - 1/5"
- Largeur :
. XL025 : 6,35 mm
. XL031 : 7,94 mm
. XL037 : 9,52 mm
- h1 : 1,27 mm
- h2 : 2,3 mm

Quantité

CAD
+
CAD
D
NC
A8-60XL025
XL025
30
152,40
0,002
CAD
D
NC
A8-70XL025
XL025
35
177,80
0,002
CAD
D
NC
A8-80XL025
XL025
40
203,20
0,002
CAD
D
NC
A8-90XL025
XL025
45
228,60
0,003
CAD
D
NC
A8-100XL025
XL025
50
254,00
0,003
CAD
D
NC
A8-110XL025
XL025
55
279,40
0,003
CAD
D
NC
A8-120XL025
XL025
60
304,80
0,004
CAD
D
NC
A8-130XL025
XL025
65
330,20
0,004
CAD
D
NC
A8-140XL025
XL025
70
355,60
0,004
CAD
D
NC
A8-150XL025
XL025
75
381,00
0,005
CAD
D
NC
A8-160XL025
XL025
80
406,40
0,005
CAD
D
NC
A8-170XL025
XL025
85
431,80
0,005
CAD
D
NC
A8-180XL025
XL025
90
457,20
0,006
CAD
D
NC
A8-190XL025
XL025
95
482,60
0,006
CAD
D
NC
A8-200XL025
XL025
100
508,00
0,006
CAD
D
NC
A8-210XL025
XL025
105
533,40
0,007
CAD
D
NC
A8-220XL025
XL025
110
558,80
0,007
CAD
D
NC
A8-230XL025
XL025
115
584,20
0,008
CAD
D
NC
A8-240XL025
XL025
120
609,60
0,008
CAD
D
NC
A8-250XL025
XL025
125
635,00
0,008
CAD
D
NC
A8-260XL025
XL025
130
660,40
0,008
CAD
D
NC
A8-270XL025
XL025
135
685,80
0,012
CAD
D
NC
A8-280XL025
XL025
140
711,20
0,009
CAD
D
NC
A8-290XL025
XL025
145
736,60
0,009
CAD
D
NC
A8-300XL025
XL025
150
762,00
0,009
CAD
D
NC
A8-310XL025
XL025
155
787,40
0,01
CAD
D
NC
A8-330XL025
XL025
165
838,20
0,015
CAD
D
NC
A8-60XL031
XL031
30
152,40
0,024
CAD
D
NC
A8-70XL031
XL031
35
177,80
0,003
CAD
D
NC
A8-80XL031
XL031
40
203,20
0,003
CAD
D
NC
A8-90XL031
XL031
45
228,60
0,004
CAD
D
NC
A8-100XL031
XL031
50
254,00
0,004
CAD
D
NC
A8-110XL031
XL031
55
279,40
0,004
CAD
D
NC
A8-120XL031
XL031
60
304,80
0,005
CAD
D
NC
A8-130XL031
XL031
65
330,20
0,005
CAD
D
NC
A8-140XL031
XL031
70
355,60
0,006
CAD
D
NC
A8-150XL031
XL031
75
381,00
0,006
CAD
D
NC
A8-160XL031
XL031
80
406,40
0,006
CAD
D
NC
A8-170XL031
XL031
85
431,80
0,007
CAD
D
NC
A8-180XL031
XL031
90
457,20
0,007
CAD
D
NC
A8-190XL031
XL031
95
482,60
0,008
CAD
D
NC
A8-200XL031
XL031
100
508,00
0,008
CAD
D
NC
A8-210XL031
XL031
105
533,40
0,009
CAD
D
NC
A8-220XL031
XL031
110
558,80
0,009
CAD
D
NC
A8-230XL031
XL031
115
584,20
0,01
CAD
D
NC
A8-240XL031
XL031
120
609,60
0,01
CAD
D
NC
A8-250XL031
XL031
125
635,00
0,01
CAD
D
NC
A8-260XL031
XL031
130
660,40
0,01
CAD
D
NC
A8-270XL031
XL031
135
685,80
0,015
CAD
D
NC
A8-280XL031
XL031
140
711,20
0,014
CAD
D
NC
A8-290XL031
XL031
145
736,60
0,057
CAD
D
NC
A8-300XL031
XL031
150
762,00
0,012
CAD
D
NC
A8-310XL031
XL031
155
787,40
0,012
CAD
D
NC
A8-330XL031
XL031
165
838,20
0,018
CAD
D
NC
A8-60XL037
XL037
30
152,40
0,003
CAD
D
NC
A8-70XL037
XL037
35
177,80
0,003
CAD
D
NC
A8-80XL037
XL037
40
203,20
0,004
CAD
D
NC
A8-90XL037
XL037
45
228,60
0,004
CAD
D
NC
A8-100XL037
XL037
50
254,00
0,005
CAD
D
NC
A8-110XL037
XL037
55
279,40
0,005
CAD
D
NC
A8-120XL037
XL037
60
304,80
0,006
CAD
D
NC
A8-130XL037
XL037
65
330,20
0,006
CAD
D
NC
A8-140XL037
XL037
70
355,60
0,007
CAD
D
NC
A8-150XL037
XL037
75
381,00
0,007
CAD
D
NC
A8-160XL037
XL037
80
406,40
0,008
CAD
D
NC
A8-170XL037
XL037
85
431,80
0,008
CAD
D
NC
A8-180XL037
XL037
90
457,20
0,009
CAD
D
NC
A8-190XL037
XL037
95
482,60
0,009
CAD
D
NC
A8-200XL037
XL037
100
508,00
0,009
CAD
D
NC
A8-210XL037
XL037
105
533,40
0,01
CAD
D
NC
A8-220XL037
XL037
110
558,80
0,011
CAD
D
NC
A8-230XL037
XL037
115
584,20
0,011
CAD
D
NC
A8-240XL037
XL037
120
609,60
0,012
CAD
D
NC
A8-250XL037
XL037
125
635,00
0,012
CAD
D
NC
A8-260XL037
XL037
130
660,40
0,013
CAD
D
NC
A8-270XL037
XL037
135
685,80
0,018
CAD
D
NC
A8-280XL037
XL037
140
711,20
0,014
CAD
D
NC
A8-290XL037
XL037
145
736,60
0,015
CAD
D
NC
A8-300XL037
XL037
150
762,00
0,015
CAD
D
NC
A8-310XL037
XL037
155
787,40
0,015
CAD
D
NC
A8-330XL037
XL037
165
838,20
0,022
