Courroie dentée profil L - A8-L

A8-L COURROIE DENTÉE PROFIL L PAS 9,525 MM (3/8'')

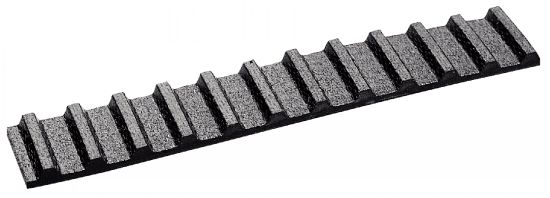

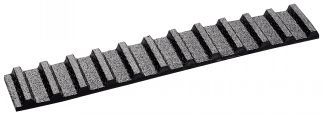

Photos

Dessins techniques

Informations

Courroie dentée profil L Pas 9,525 mm (3/8'') - modèle A8-L

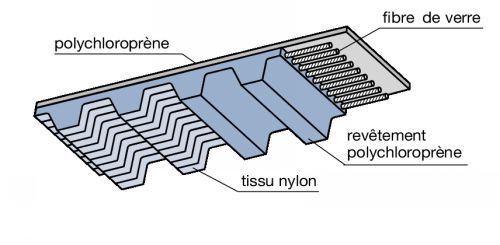

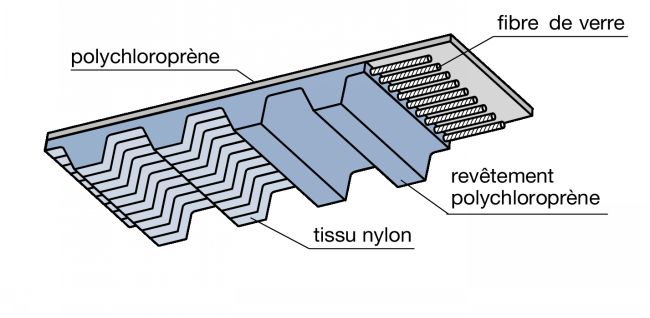

Matière
- Dos de la courroie en polychloroprène.
- Cordes de traction en fibre de verre.
- Revêtement des dents en nylon.
Caractéristiques
- Les trois principales dimensions d'une courroie dentée classique sont :
. le pas,
. la longueur primitive,
. la largeur.
Utilisation
- Dents de forme trapézoïdale.
- La précision du moulage et du pas assure un engrènement précis avec les dents des poulies.
- Transmission de puissance jusqu'à 150 kW et vitesses de rotation jusqu'à 10000 tr/min.
- Vitesse linéaire jusqu'à 80 m/s.
- Transmission positive sans glissement.
- Vitesse angulaire constante.
- Diminution de la charge sur les paliers car la tension requise est peu élevée.
- Opération continue sans entretien.
- Importante gamme de puissances et de rapports de vitesse.

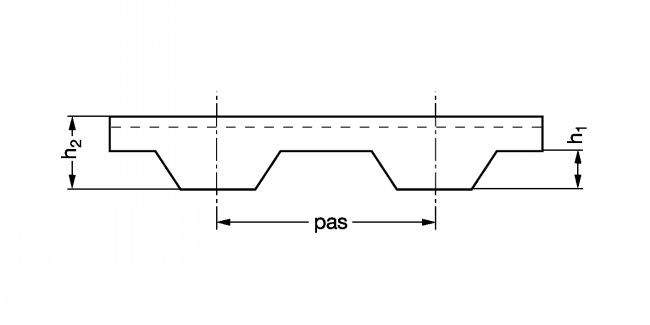

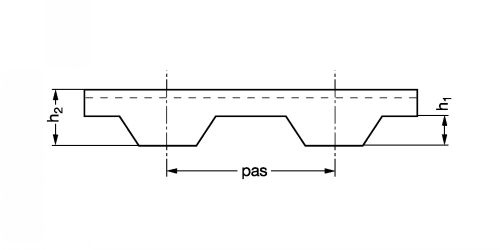

Le pas d'une courroie dentée est la distance en millimètres qui sépare le centre de deux dents voisines, mesurée sur la ligne primitive. La longueur primitive de la courroie est la circonférence totale de la courroie exprimée en millimètres mesurée sur la ligne primitive. La ligne primitive théorique se situe à l'intérieur du corps de la courroie.

Quantité

CAD
+
CAD
D
NC
A8-124L050
L050
33
314,330
0,013
CAD
D
NC
A8-150L050
L050
40
381,000
0,015
CAD
D
NC
A8-169L050
L050
45
428,630
0,021
CAD
D
NC
A8-187L050
L050
50
476,250
0,019
CAD
NC
NC
A8-202L050
L050
54
514,350
0,02
CAD
D
NC
A8-210L050
L050
56
533,400
0,021
CAD
D
NC
A8-225L050
L050
60
571,500
0,023
CAD
D
NC
A8-240L050
L050
64
609,600
0,024
CAD
D
NC
A8-255L050
L050
68
647,700
0,026
CAD
D
NC
A8-270L050
L050
72
685,800
0,027
CAD
D
NC
A8-285L050
L050
76
723,900
0,029
CAD
D
NC
A8-300L050
L050
80
762,000
0,03
CAD
D
NC
A8-322L050
L050
86
819,150
0,033
CAD
NC
NC
A8-345L050
L050
92
876,300
0,035
CAD
NC
NC
A8-367L050
L050
98
933,450
0,037
CAD
D
NC
A8-390L050
L050
104
990,600
0,039
CAD
D
NC
A8-405L050
L050
108
1028,700
0,049
CAD
D
NC
A8-420L050
L050
112
1066,800
0,042
CAD
D
NC
A8-450L050
L050
120
1143,000
0,045
CAD
D
NC
A8-480L050
L050
128
1219,200
0,048
CAD
D
NC
A8-510L050
L050
136
1295,400
0,052
CAD
D
NC
A8-540L050
L050
144
1371,600
0,055
CAD
D
NC
A8-600L050
L050
160
1524,000
0,061
CAD
NC
NC
A8-660L050
L050
176
1676,400
0,066
CAD
D
NC
A8-124L075
L075
33
314,330
0,019
CAD
D
NC
A8-150L075
L075
40
381,000
0,023
CAD
D
NC
A8-169L075
L075
45
428,630
0,032
CAD
D
NC
A8-187L075
L075
50
476,250
0,029
CAD
NC
NC
A8-202L075
L075
54
514,350
0,028
CAD
D
NC
A8-210L075
L075
56
533,400
0,032
CAD
D
NC
A8-225L075
L075
60
571,500
0,035
CAD
D
NC
A8-240L075
L075
64
609,600
0,037
CAD
D
NC
A8-255L075
L075
68
647,700
0,039
CAD
D
NC
A8-270L075
L075
72
685,800
0,041
CAD
D
NC
A8-285L075
L075
76
723,900
0,042
CAD
D
NC
A8-300L075
L075
80
762,000
0,046
CAD
D
NC
A8-322L075
L075
86
819,150
0,045
CAD
NC
NC
A8-345L075
L075
92
876,300
0,053
CAD
NC
NC
A8-367L075
L075
98
933,450
0,056
CAD
D
NC
A8-390L075
L075
104
990,600
0,06
CAD
D
NC
A8-405L075
L075
108
1028,700
0,062
CAD
D
NC
A8-420L075
L075
112
1066,800
0,064
CAD
D
NC
A8-450L075
L075
120
1143,000
0,069
CAD
D
NC
A8-480L075
L075
128
1219,200
0,073
CAD
D
NC
A8-510L075
L075
136
1295,400
0,078
CAD
D
NC
A8-540L075
L075
144
1371,600
0,083
CAD
D
NC
A8-600L075
L075
160
1524,000
0,092
CAD
NC
NC
A8-660L075
L075
176
1676,400
0,102
CAD
D
NC
A8-124L100
L100
33
314,330
0,026
CAD
D
NC
A8-150L100
L100
40
381,000
0,03
CAD
D
NC
A8-169L100
L100
45
428,630
0,042
CAD
D
NC
A8-187L100
L100
50
476,250
0,039
CAD
NC
NC
A8-202L100
L100
54
514,350
0,042
CAD
D
NC
A8-210L100
L100
56
533,400
0,044
CAD
D
NC
A8-225L100
L100
60
571,500
0,047
CAD
D
NC
A8-240L100
L100
64
609,600
0,05
CAD
D
NC
A8-255L100
L100
68
647,700
0,053
CAD
D
NC
A8-270L100
L100
72
685,800
0,056
CAD
D
NC
A8-285L100
L100
76
723,900
0,059
CAD
D
NC
A8-300L100
L100
80
762,000
0,062
CAD
D
NC
A8-322L100
L100
86
819,150
0,067
CAD
NC
NC
A8-345L100
L100
92
876,300
0,071
CAD
NC
NC
A8-367L100
L100
98
933,450
0,076
CAD
D
NC
A8-390L100
L100
104
990,600
0,08
CAD
D
NC
A8-405L100
L100
108
1028,700
0,098
CAD
D
NC
A8-420L100
L100
112
1066,800
0,087
CAD
D
NC
A8-450L100
L100
120
1143,000
0,093
CAD
D
NC
A8-480L100
L100
128
1219,200
0,099
CAD
D
NC
A8-510L100
L100
136
1295,400
0,107
CAD
D
NC
A8-540L100
L100
144
1371,600
0,114
CAD
D
NC
A8-600L100
L100
160
1524,000
0,126
CAD
NC
NC
A8-660L100
L100
176
1676,400
0,14
