Corps coupleur ISO C - H70-03-C-T

H70-03-C-T CORPS COUPLEUR ISO C POUR TUYAU

Photos

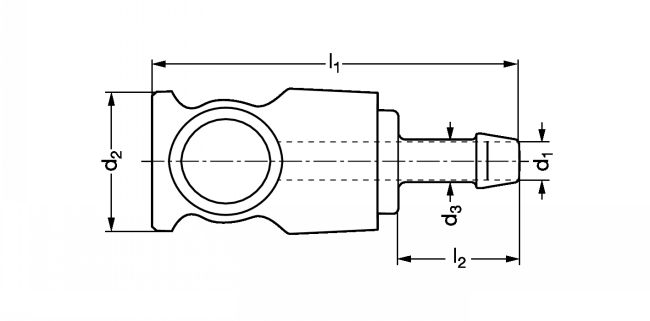

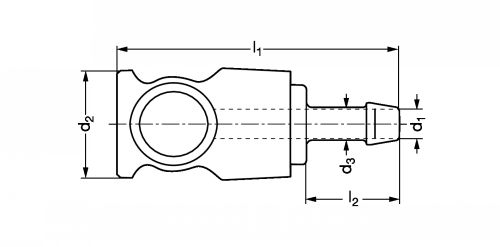

Dessins techniques

Informations

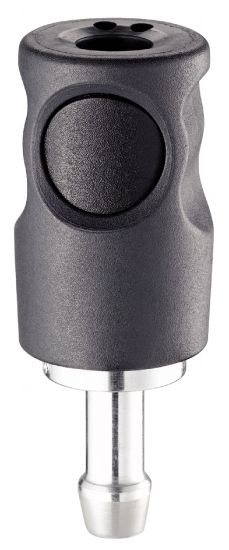

Corps coupleur ISO C pour tuyau - modèle H70-03-C-T

Matières
- Corps : matériau composite renforcé.
- Joint : nitrile.
- Autres composants : acier traité ou aluminium.

Utilisation
- Plage de pression de service : 2 à 12 bars (ne convient pas au vide).
- Norme ISO 6150C.
- Température : -30°C à +70°C.
- Passage :
. 6 mm, débit 833 l/min à 6 bars,
. 8 mm, débit 2028 l/min à 6 bars.
- Raccord de sécurité à décompression.

Caractéristiques
- Fabrication sans silicone.
- Anti-rayure.
- Corps anti-statique.
- Atex (détail sur demande).

Documents

Quantité

CAD
+

D
NC
H70-03-C-6-6-T
6
27
6
69,5
23

D
NC
H70-03-C-6-8-T
6
27
8
69,5
23

D
NC
H70-03-C-6-10-T
6
27
10
69,5
23

D
NC
H70-03-C-6-13-T
6
27
13
69,5
28

D
NC
H70-03-C-8-8-T
8
32
6
81,5
23

NC
NC
H70-03-C-8-10-T
8
32
8
81,5
23

NC
NC
H70-03-C-8-13-T
8
32
10
86,5
28

NC
NC
H70-03-C-8-16-T
8
32
13
86,5
28
