Corps coupleur ISO C - H70-03-C-M

H70-03-C-M CORPS COUPLEUR ISO C MÂLE

Photos

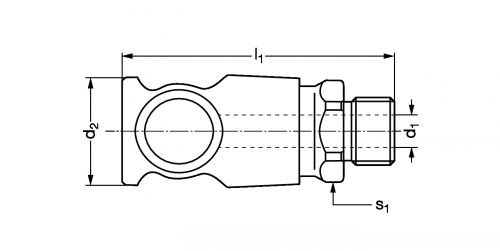

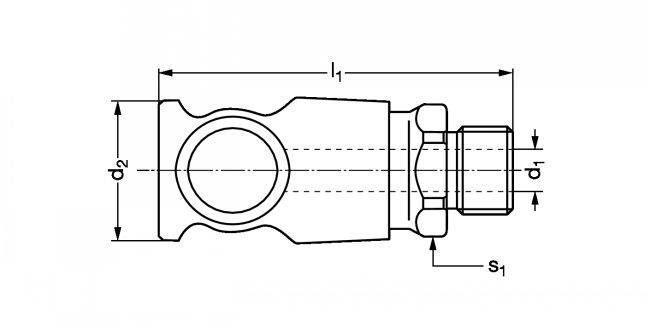

Dessins techniques

Informations

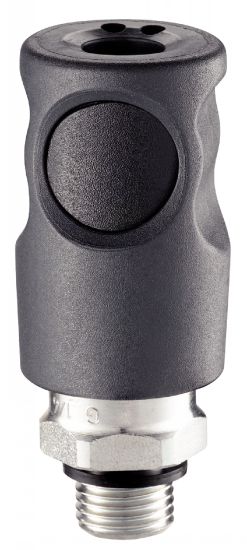

Corps coupleur ISO C mâle - modèle H70-03-C-M

Matières
- Corps : matériau composite renforcé.
- Joint : nitrile.
- Autres composants : acier traité ou aluminium .

Utilisation

- Plage de pression de service : 2 à 12 bars (ne convient pas au vide).
- Norme ISO 6150C.
- Température : -30°C à +70°C.
- Passage :
. 6 mm, débit 833 l/min à 6 bars,
. 8 mm, débit 2028 l/min à 6 bars.
- Raccord de sécurité à décompression.

Caractéristiques

- Fabrication sans silicone.
- Anti-rayure.
- Corps anti-statique.
- Atex (détail sur demande).

Documents

Quantité

CAD
+

D
NC
H70-03-C-6-1/4-M
6
1/4"
27
63
20

D
NC
H70-03-C-6-3/8-M
6
3/8"
27
65
23

D
NC
H70-03-C-6-1/2-M
6
1/2"
27
69
26

D
NC
H70-03-C-8-1/4-M
8
1/4"
32
75,5
23

NC
NC
H70-03-C-8-3/8-M
8
3/8"
32
76,5
23

NC
NC
H70-03-C-8-1/2-M
8
1/2"
32
79,5
26
