CORPS COUPLEUR ISO C FEMELLE (Modèle : H70-03-C-F)

H70-03-C-F CORPS COUPLEUR ISO C FEMELLE

Photos

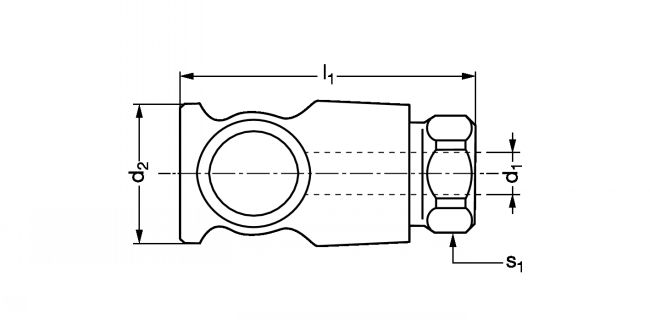

Dessins techniques

Informations

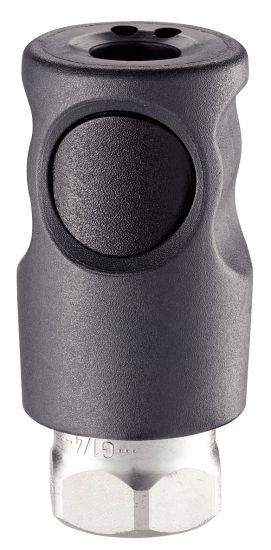

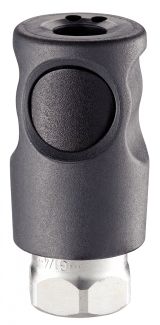

Corps coupleur ISO C femelle - modèle H70-03-C-F

MATIERE
- Corps : matériau composite renforcé.
- Joint : nitrile.
- Autres composants : acier traité ou aluminium .
UTILISATION
- PN : 12 bar.
- Norme ISO 6150C.
- Température : -30°C à +70°C.
- Passage :
. 6 mm, débit 833 l/min à 6 bar,
. 8 mm, débit 2028 l/min à 6 bar.
- Raccord de sécurité à décompression.
CARACTERISTIQUES
- Fabrication sans silicone.
- Anti-rayure.
- Corps anti-statique.
- Atex (détail sur demande).

Détermination des embouts et corps Page 188.

Quantité

CAD
+

D
NC
H70-03-C-6-1/4-F
6
1/4"
27
55
20

D
NC
H70-03-C-6-3/8-F
6
3/8"
27
60,5
20

D
NC
H70-03-C-6-1/2-F
6
1/2"
27
66,5
26

D
NC
H70-03-C-8-1/4-F
8
1/4"
32
67,5
23

D
NC
H70-03-C-8-3/8-F
8
3/8"
32
67,5
23

NC
NC
H70-03-C-8-1/2-F
8
1/2"
32
75,5
26
