Chape de tige femelle - H29-AP2

H29-AP2 CHAPE DE TIGE FEMELLE POUR VÉRINS CYLINDRIQUES, COMPACTS ET PROFILÉS

Photos

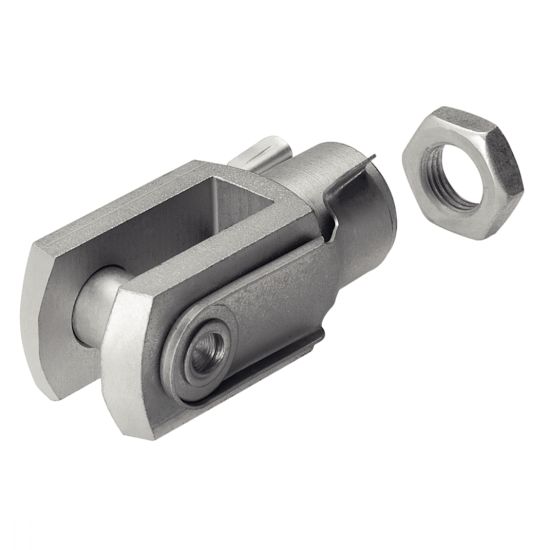

Chape de tige femelle

Dessins techniques

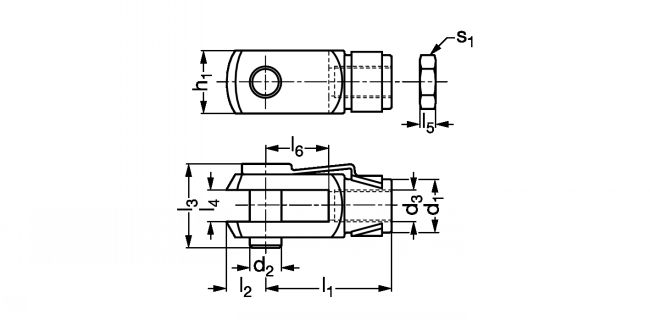

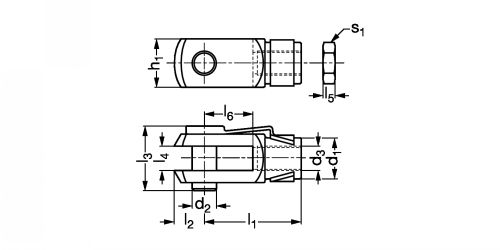

Chape de tige femelle - Plan

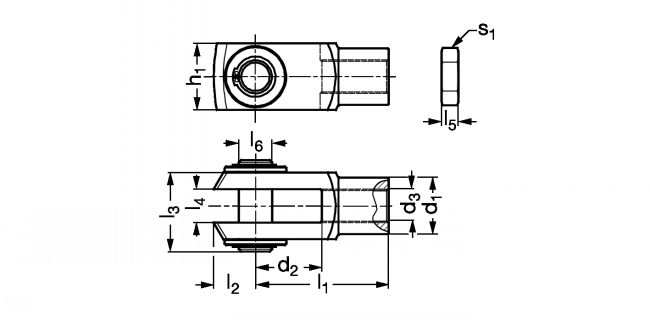

Chape de tige femelle - Plan
FESTO
EXEMPLE DE COMMANDE : Référence
H29-AP2-M10X1,25

Informations

Chape de tige femelle pour vérins cylindriques, compacts et profilés - modèle H29-AP2

Utilisation
- Conforme à la norme DIN 71752 / ISO 8140.

Caractéristiques
- Plage de température : -40°C à +150°C.

Matière
- Acier zingué.
- Exempt de cuivre et PTFE.
- Conforme RoHS.

Fourniture
- 1 chape de tige, 1 axe et 1 écrou.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
H29-AP2-M10X1,25
M10x1,25
18
10
40±0,4
12
26
10B13
5
20
20
17
CAD
D
NC
H29-AP2-M12X1,25
M12x1,25
20
12
48±0,4
14
31
12+0,7+0,15
6
24
24
19
CAD
D
NC
H29-AP2-M16X1,5
M16x1,5
26
16
64±0,4
19
39
16+0,7+0,15
8
32
32
24
CAD
D
NC
H29-AP2-M20X1,5
M20x1,5
34
20
80±0,4
25
54
20+0,7+0,15
10
40
40
30
CAD
D
NC
H29-AP2-M27X2
M27x2
48
30
110±0,4
38
74
30+0,7+0,15
13,5
54
55
41
CAD
D
NC
H29-AP2-M4
M4
8
4
16±0,3
5
11
4B13
3,2
8
8
7
CAD
D
NC
H29-AP2-M6
M6
10
6
24±0,3
7
16
6B13
3,2
12
12
10
CAD
D
NC
H29-AP2-M8
M8
14
8
32±0,4
10
21,5
8B13
4
16
16
13
