Bloqueur manuel pour guidage B23-GB4E/HN - B21-GB4A-BM/HN

B21-GB4A-BM/HN BLOQUEUR MANUEL POUR GUIDAGE B23-GB4E/HN

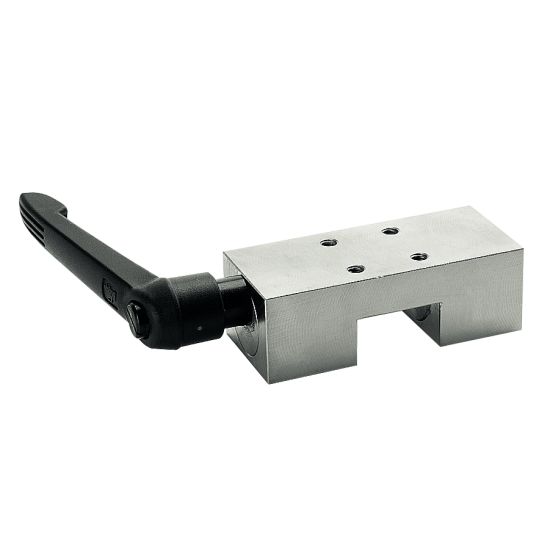

Photos

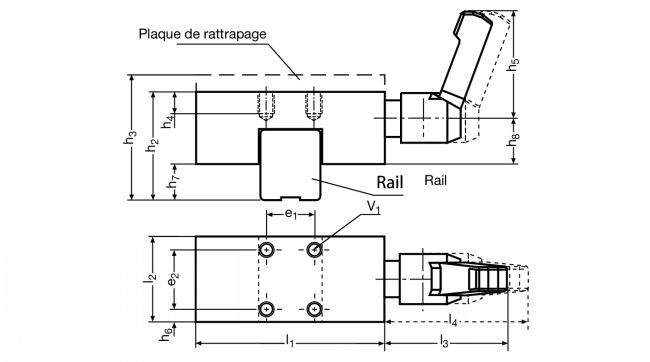

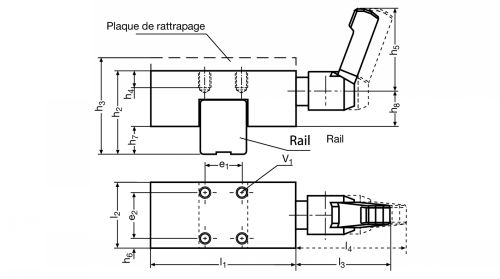

Dessins techniques

Informations

Bloqueur manuel pour guidage B23-GB4E/HN - modèle B21-GB4A-BM/HN

UTILISATION
- Bloquer en position les pièces mobiles guidées sur les rails.
- Exemples d'applications: butées d'axes réglables, positionnement de dispositifs de mesure...

AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2000 N).
- Absence de contraintes directes sur les chariots de guidage.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

PRINCIPE
- La rotation de la manette indexable resserre les mâchoires du bloqueur contre le rail.

Quantité

CAD
+

D
NC
B21-GB4A-15-BM/HN
47
24
30,5
33,5
24
-
5
44
4
6,5
12,5
17
17
M4
1200
5
B23-GB4E-15-N/HN

D
NC
B21-GB4A-15-BMH/HN
47
24
30,5
33,5
24
28
5
44
4
6,5
12,5
17
17
M4
1200
5
B23-GB4E-15-H/HN

NC
NC
B21-GB4A-20-BM/HN
60
24
38,5
41,5
29
30
6
63
4,5
9
13
15
15
M5
1200
7
B23-GB4E-20-N/HN ou NL/HN

NC
NC
B21-GB4A-20-BMH/HN
60
24
38,5
41,5
29
30
6
63
4,5
9
13
15
15
M5
1200
7
B23-GB4E-20-H/HN

D
NC
B21-GB4A-25-BM/HN
70
30
40,6
43,6
36
-
8
63
5
13
16,2
20
20
M6
1200
7
B23-GB4E-25-N/HN ou ?NL/HN

D
NC
B21-GB4A-25-BMH/HN
70
30
40,6
43,6
36
40
8
63
5
13
16,2
20
20
M6
1200
7
B23-GB4E-25-H/HN

D
NC
B21-GB4A-30-BM/HN
90
39
46,5
50,5
42
-
8
78
8,5
10
23,6
22
22
M6
2000
15
B23-GB4E-30-N/HN ou ?NL/HN

D
NC
B21-GB4A-30-BMH/HN
90
39
46,5
50,5
42
45
8
78
8,5
10
23,6
22
22
M6
2000
15
B23-GB4E-30-H/HN

NC
NC
B21-GB4A-35-BM/HN
100
39
46,5
50,5
45
48
10
78
7,5
8
27
24
24
M8
2000
15
B23-GB4E-35-N/HN ou ?NL/HN

NC
NC
B21-GB4A-35-BMH/HN
100
39
46,5
50,5
45
55
10
78
7,5
8
27
24
24
M8
2000
15
B23-GB4E-35-H/HN

NC
NC
B21-GB4A-45-BM/HN
120
44
46,5
50,5
60
-
14
78
9
16
32,6
26
26
M10
2000
15
B23-GB4E-45-N/HN ou ?NL/HN

NC
NC
B21-GB4A-45-BMH/HN
120
44
46,5
50,5
60
70
14
78
9
16
32,6
26
26
M10
2000
15
B23-GB4E-45-H/HN
