Bille porteuse à tige filetée B1-21

B1-21 BILLE PORTEUSE À TIGE FILETÉE

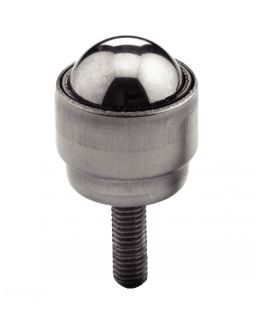

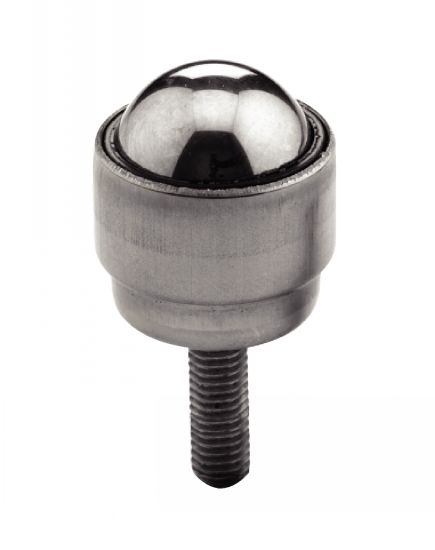

Photos

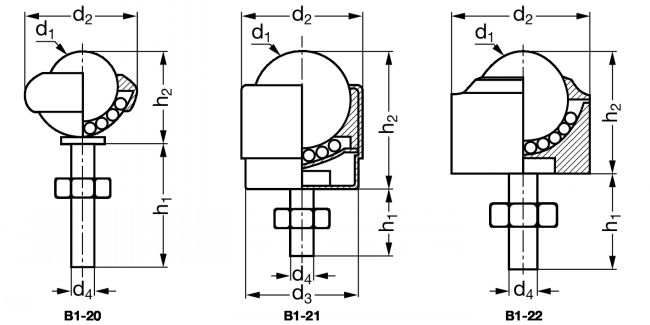

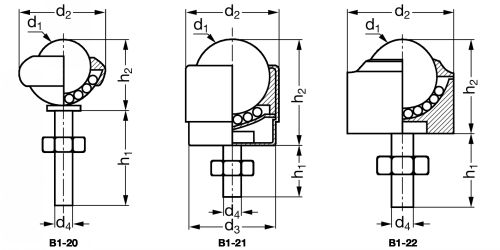

Dessins techniques

Informations

Bille porteuse à tige filetée - modèle B1-21

Matière
- Billes :
. acier cémenté 60-66RC.
. acier inoxydable AISI 1420 (42-58HRC).
. nylon 66.
- Boîtier (cuvette et couvercle) :
. acier zingué embouti.
. acier inoxydable AISI 304.
Caractéristiques
- Modèle à fixation économique : un simple trou pour le passage de la tige suffit.
- Billes livrées prélubrifiées ne nécessitant aucun entretien.
- Vitesse d'avancement maxi : 1 m/s pour les billes acier et inox et 0,25 m/s pour les billes nylon.
Utilisation
- En montage inversé (bille en bas) les capacités de charges sont fortement minorées (nous consulter) .
- Température : de - 30°C à +70°C en service continu, +100°C en service intermittent.

Quantité

CAD
+

D
NC
B1-21-25-13-28
Acier
Acier
25,4
30,5
26,6
M8
28
33.5
24,7
50
