Bille porteuse à embase B1-31

B1-31 BILLE PORTEUSE À EMBASE

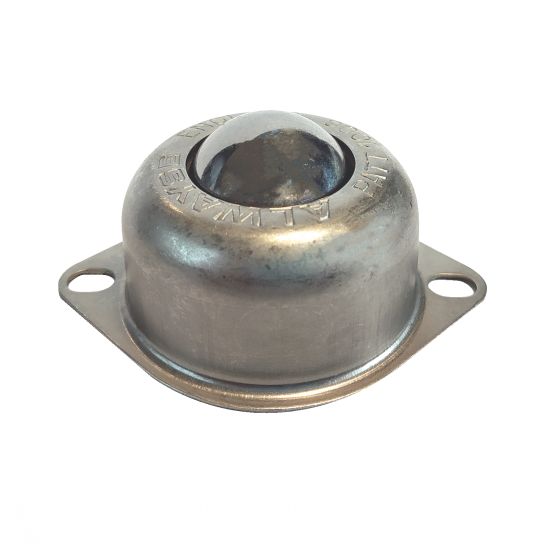

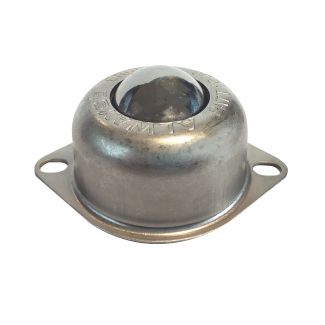

Photos

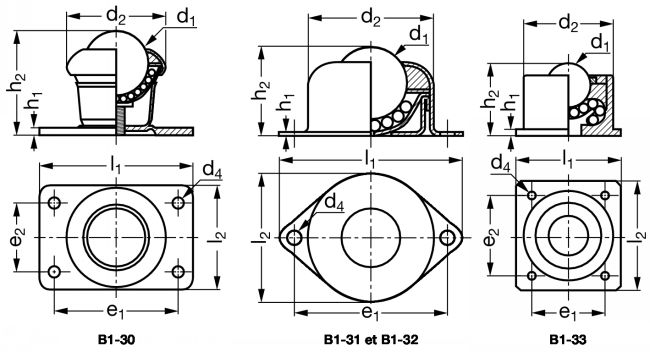

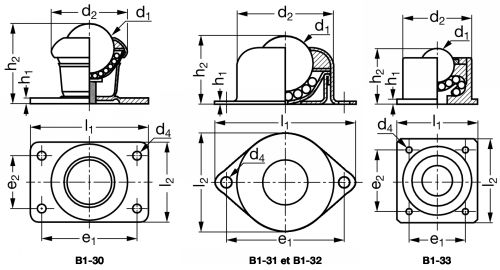

Dessins techniques

Informations

Bille porteuse à embase - modèle B1-31

Matière
- Billes :
. acier cémenté 60-66RC.
. acier inoxydable AISI 1420 (42-58HRC).
. nylon 66.
- Boîtier (cuvette et couvercle) :
. acier zingué embouti.
. acier inoxydable AISI 304.
Caractéristiques
- Billes livrées prélubrifiées ne nécessitant aucun entretien.
- Vitesse d'avancement maxi : 1 m/s pour les billes acier et inox et 0,25 m/s pour les billes nylon.
Utilisation
- En montage inversé (bille en bas) les capacités de charges sont fortement minorées (nous consulter) .
- Température : de - 30°C à +70°C en service continu, +100°C en service intermittent.

Quantité

CAD
+

D
NC
B1-31-15-13
Acier
Acier
15,8
27,5
5,2
20
0,9
40
-
50
35
20

D
NC
B1-31-25-13
Acier
Acier
25,4
44,5
5,5x7,7
30,5
1
55,9/60,3
-
69
51
55

D
NC
B1-31-25-14
Nylon
Acier
25,4
44,5
5,5x7,7
30,5
1
55,9/60,3
-
69
51
25

D
NC
B1-31-25-15
Inox
Inox
25,4
44,5
5,5x7,7
30,5
1
55,9/60,3
-
69
51
55
