Banjo simple mâle BSP conique et NPT - PARKER LEGRIS 3018

LEGRIS 3018 BANJO SIMPLE MÂLE BSP CONIQUE ET NPT

Photos

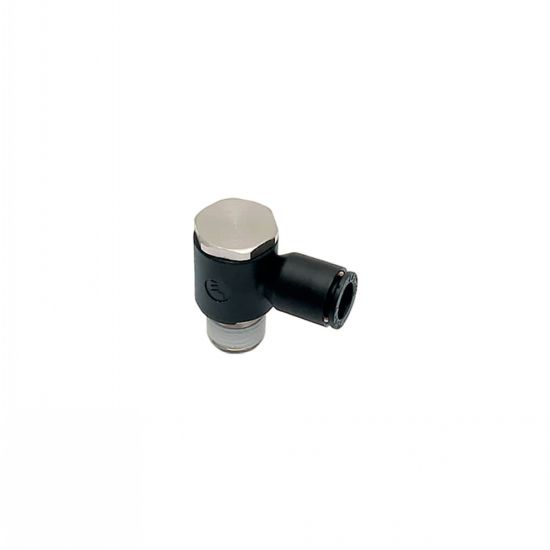

Banjo simple mâle BSP conique et NPT - LEGRIS 3018

Dessins techniques

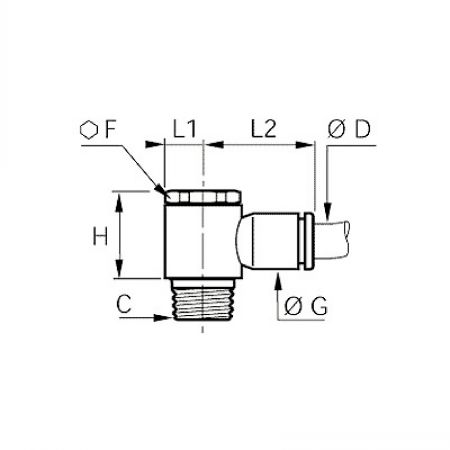

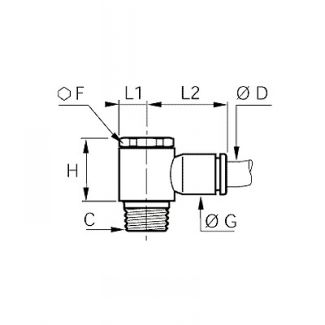

Banjo simple mâle BSP conique et NPT - LEGRIS 3018 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
3018 04 10

Informations

Banjo simple mâle BSP conique et NPT - modèle PARKER LEGRIS 3018

MATIERE
- Corps : Polymère technique.
- Joint : NBR.
- Rondelle : acier inox .
- Traitement surface : PTFE.
- Vis : Laiton nickelé.
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +80°C.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
3018 06 10
6
R1/8"
13
10,5
18,5
20
7

NC
NC
3018 06 13
6
R1/4"
17
10,5
22,5
22
9,5

NC
NC
3018 08 10
8
R1/8"
13
13,5
18,5
25
7

NC
NC
3018 08 13
8
R1/4"
17
13,5
22,5
27
9,5

NC
NC
3018 10 13
10
R1/4"
17
16
22,5
29
9,5

NC
NC
3018 10 17
10
R3/8"
21
16
26,5
31
11

NC
NC
3018 12 13
12
R1/4"
21
19
26,5
34,5
11

NC
NC
3018 12 17
12
R3/8"
21
19
26,5
34,5
11
