Bague d'étanchéité armature et renfort métallique simple lèvre - Joint spi E1-B2

E1-B2 BAGUE D'ÉTANCHÉITÉ ARMATURE ET RENFORT MÉTALLIQUE SIMPLE LÈVRE POUR ARBRE TOURNANT NITRILE NBR

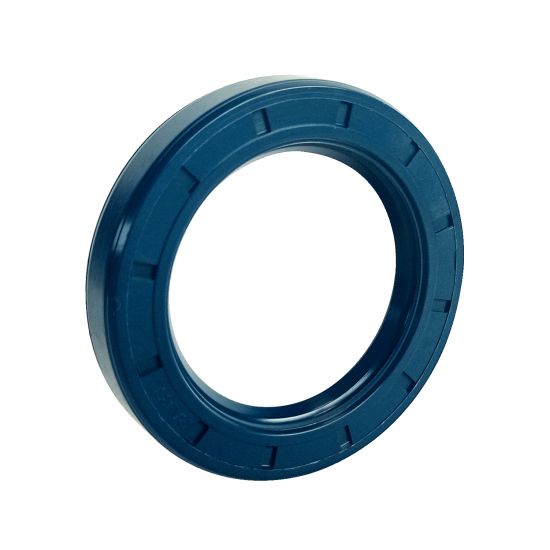

Photos

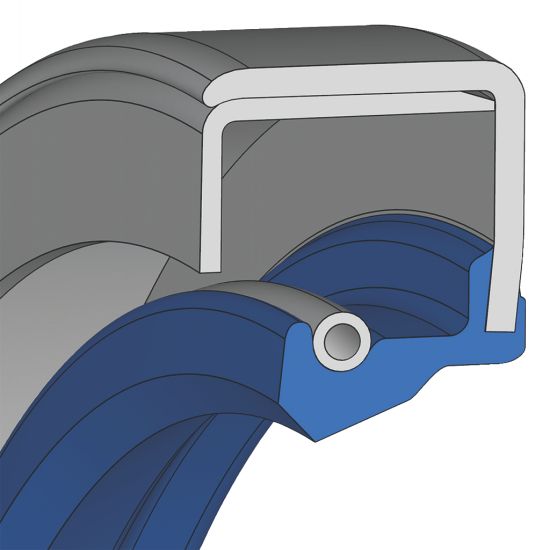

Bague d'étanchéité armature et renfort métallique

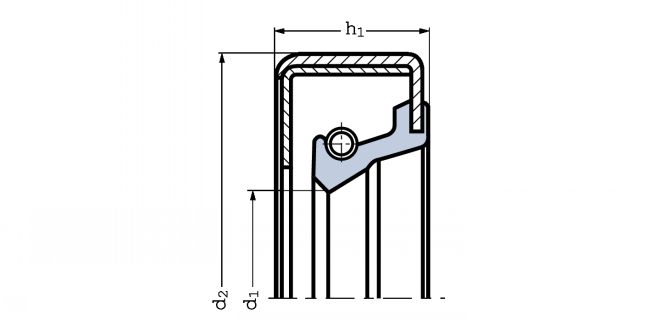

Dessins techniques

Bague d'étanchéité armature, renfort métal - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
E1-17x35x10B2

Informations

Bague d'étanchéité armature et renfort métallique simple lèvre pour arbre tournant Nitrile NBR - modèle E1-B2 - Joint spi

Bague d'étanchéité à effet radial avec armature métallique en deux parties, surface extérieure rectifiée et lèvre d'étanchéité usinée sur la face avant équipée d'un ressort.

Matière
- 72 NBR 902.
- Bleue.

Caractéristiques
- Joint d'arbre radial.
- Plage de températures : de -40°C à +100°C.
- Valeurs maximales admissibles en fonction des autres conditions d'utilisation.
- Conception standard selon DIN 3760.
- Avec ressort de traction.
- Gaine extérieure métallique fermée avec plaque de renfort.
- Sans lèvre de protection.
- Matériau de la tôle de renfort : acier non allié DIN EN 10139 (DIN 1624).
- Matériau du ressort de traction : acier à ressort DIN 17223.
- Étanchéité dynamique d'un arbre en rotation, indépendamment du sens de rotation.
- Auto-bloquant.
- Bonne étanchéité statique entre la lèvre d'étanchéité et l'arbre à l'arrêt.
- La chemise extérieure métallique assure un ajustement serré et précis.
- La plaque de renfort assure une rigidité accrue.
- Il est recommandé de coller le joint dans le boîtier.
- Huiles minérales.
- Huiles synthétiques.
- Graisses.
- Lors de l'utilisation d'huiles synthétiques, veuillez noter que la température maximale de fonctionnement des matériaux NBR ne doit pas dépasser +80°C.

Sur demande
 - Autres dimensions.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
15X30X8 B2 NBR
