Bague d'arrêt fendue en une partie - F2-34

F2-34 BAGUE D'ARRÊT FENDUE EN UNE PARTIE EN ACIER AVEC TARAUDAGE

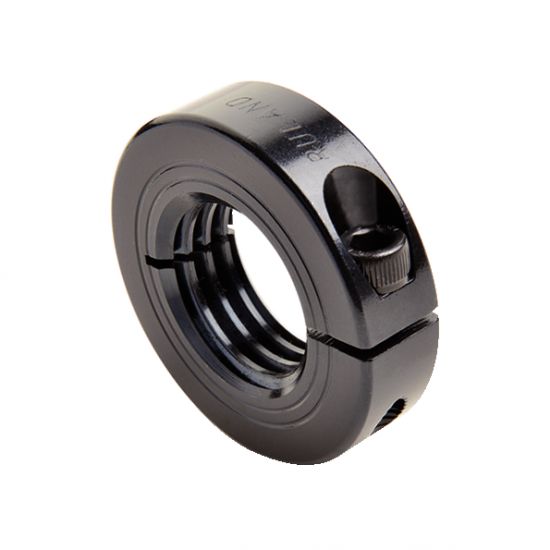

Photos

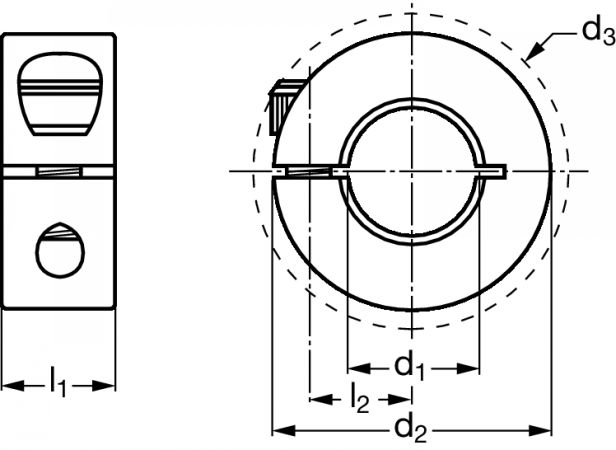

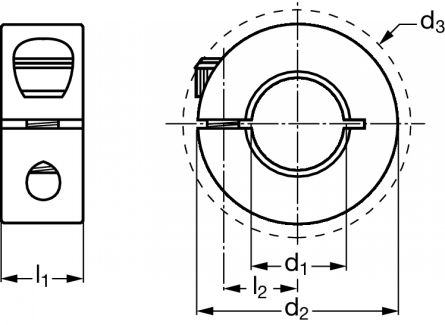

Dessins techniques

Informations

Bague d'arrêt fendue en une partie en acier avec taraudage - modèle F2-34

Matières
- Acier bruni 1215. Visserie acier bruni 1215.
Caractéristiques
- Tolérance largeur : +0,076mm/ -0,254mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence - Visserie DIN912 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Répartition des forces de serrage sur l'arbre pour une plus grande capacité de charge axiale que les bagues standard.
- Démontage et réajustement facile.
- Utilisable sur des arbres sous ou sur-dimensionnés.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -40°C à +175°C.
Sur demande
- Autres dimensions.

Quantité

CAD
+

NC
NC
F2-34-4
M4x0,7
16
20,8
9
5,5
M3x8
13,6

NC
NC
F2-34-5
M5x0,8
16
20,8
9
5,5
M3x8
13,6

NC
NC
F2-34-6
M6x1
16
20,8
9
5,5
M3x8
13,6

NC
NC
F2-34-8
M8x1,25
18
22,4
9
6,5
M3x8
13,6

NC
NC
F2-34-10
M10x1,5
24
26,3
9
8,5
M3x10
27,2

NC
NC
F2-34-12
M12x1,75
28
32
11
10
M4x12
45,4

NC
NC
F2-34-16
M16x2
34
39,3
13
12,5
M5x16
72,6

NC
NC
F2-34-20
M20x2,5
40
47,4
15
14,7
M6x16
113,4

NC
NC
F2-34-24
M24x3
45
52,1
15
29,5
M6x16
136,1

NC
NC
F2-34-30
M30x3,5
54
59,2
15
21,5
M6x18
186
