Bague d'arrêt fendue en deux parties - F2-321

F2-321 BAGUE D'ARRÊT FENDUE EN DEUX PARTIES EN PLASTIQUE

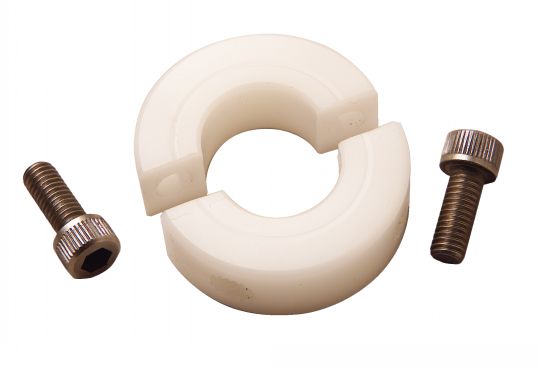

Photos

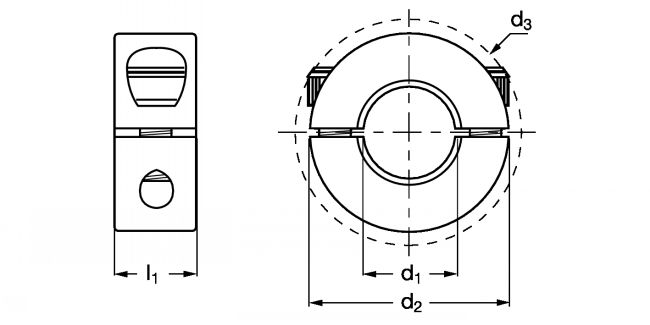

Dessins techniques

Informations

Bague d'arrêt fendue en deux parties en plastique - modèle F2-321

Matières
- Acétal. Visserie inoxydable 18/8 (AISI 300).
Caractéristiques
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Tolérance d'alésage : +0,05 mm / +0,012 mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Répartition des forces de serrage sur l'arbre pour une plus grande capacité de charge axiale que les bagues à vis pointeau.
- Réajustement facile.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -20°C à +85°C.

Quantité

CAD
+
CAD
NC
NC
F2-321-05
5
16
20,7
9
M3x8
2,3
CAD
NC
NC
F2-321-06
6
16
20,7
9
M3x8
2,3
CAD
NC
NC
F2-321-08
8
18
22,4
9
M3x8
5
CAD
NC
NC
F2-321-10
10
24
26.0
9
M3x10
4,5
CAD
NC
NC
F2-321-12
12
28
31,8
11
M4x12
13,2
CAD
D
NC
F2-321-15
15
34
39,4
13
M5x16
23,6
CAD
D
NC
F2-321-16
16
34
39,4
13
M5x16
23,6
CAD
D
NC
F2-321-20
20
40
46,4
15
M6x16
36,7
CAD
NC
NC
F2-321-25
25
45
50,8
15
M6x16
48,1
CAD
D
NC
F2-321-30
30
54
58,4
15
M6x18
68
