Bague d'arrêt fendue méplatée en une partie - F2-380

F2-380 BAGUE D'ARRÊT FENDUE MÉPLATÉE EN UNE PARTIE EN ACIER INOXYDABLE

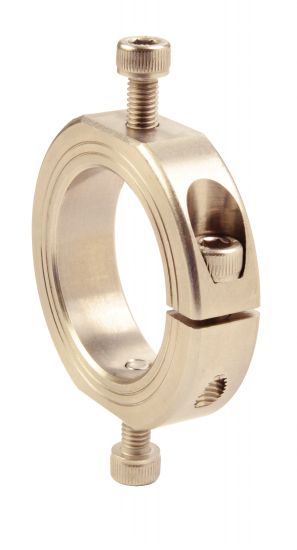

Photos

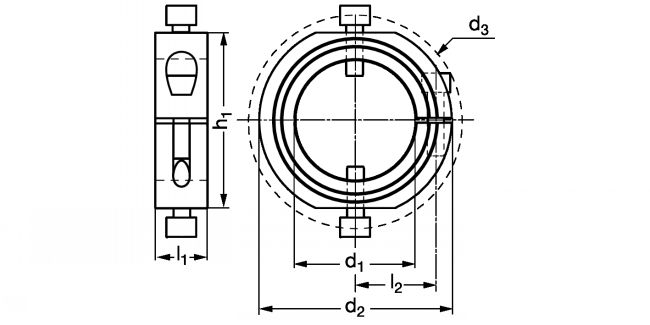

Dessins techniques

Informations

Bague d'arrêt fendue méplatée en une partie en inox 303 - modèle F2-380

Matières
- F2-38 : Acier bruni 1215. Visserie acier bruni 1215.
- F2-380 :Acier inoxydable 1.4305 (AISI 303). Visserie inoxydable 18/8 (AISI 300).
- F2-382 : Aluminium 2024-T351. Visserie acier.
Caractéristiques
- Ne détériore pas l'arbre.
- Démontage et réajustement facile.
- Les deux méplats permettent le montage de composants solidaires des bagues d'arrêt.
- Tolérance alésage : +0,50mm / +0,12 mm.
- Tolérance largeur : +0,08mm / -0,25 mm.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
Utilisation
- Température :
. Acier, acier inoxydable : -40°C à +175°C.
. Alumimium : -40°C à +100°C.

Quantité

CAD
+

NC
NC
F2-380-10
10
24
26,3
9
-
20
M3x10
0,03

NC
NC
F2-380-12
12
28
32
11
-
24
M4x12
0,05

NC
NC
F2-380-16
16
34
39,3
13
-
30
M5x16
0,07

NC
NC
F2-380-20
20
40
47,4
15
-
36
M6x16
0,11

NC
NC
F2-380-25
25
45
52,1
15
-
41
M6x16
0,13

NC
NC
F2-380-30
30
54
59,2
15
-
50
M6x18
0,18

NC
NC
F2-380-35
35
57
62,4
15
-
50
M6x18
0,18

NC
NC
F2-380-40
40
60
65,6
15
-
55
M6x18
0,18
