Bague d'arrêt fendue en deux parties - F2-323

F2-323 BAGUE D'ARRÊT FENDUE EN DEUX PARTIES EN ACIER INOXYDABLE 316

Photos

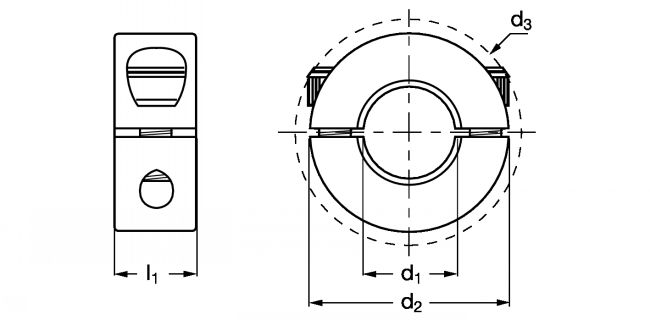

Dessins techniques

Informations

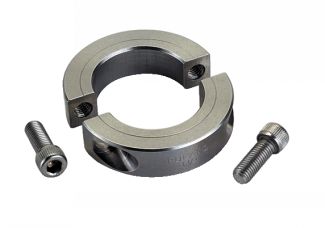

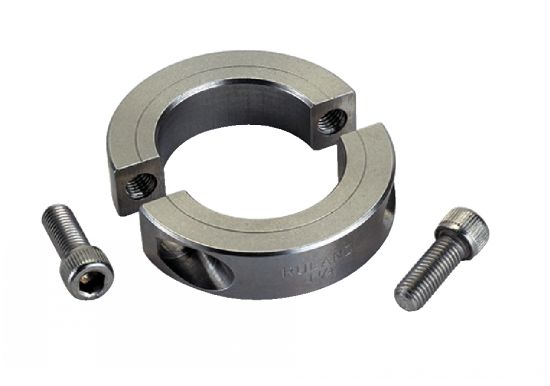

Bague d'arrêt fendue en deux parties en acier inoxydable 316 - modèle F2-323

Matières
- Acier inoxydable 316. Visserie acier inoxydable 316.
Caractéristiques
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Tolérance d'alésage : +0,05 mm / +0,012 mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Répartition des forces de serrage sur l'arbre pour une plus grande capacité de charge axiale que les bagues à vis pointeau.
- Réajustement facile.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -40°C à +175°C.

Quantité

CAD
+
CAD
NC
NC
F2-323-04
4
16
20,8
9
M3X8
13,6
CAD
NC
NC
F2-323-05
5
16
20,8
9
M3X8
13,6
CAD
NC
NC
F2-323-06
6
16
20,8
9
M3X8
13,6
CAD
NC
NC
F2-323-08
8
18
22,4
9
M3X8
13,6
CAD
NC
NC
F2-323-10
10
24
26,3
9
M3X10
27,2
CAD
NC
NC
F2-323-12
12
28
32
11
M4X12
45,4
CAD
NC
NC
F2-323-14
14
30
33,7
11
M4X14
49,9
CAD
NC
NC
F2-323-15
15
34
39,3
13
M5X16
72,6
CAD
NC
NC
F2-323-16
16
34
39,3
13
M5X16
72,6
CAD
D
NC
F2-323-20
20
40
47,4
15
M6X16
113,4
CAD
D
NC
F2-323-25
25
45
52,1
15
M6X16
131,5
CAD
NC
NC
F2-323-30
30
54
59,2
15
M6X18
186
CAD
D
NC
F2-323-40
40
60
65,6
15
M6X18
186
CAD
D
NC
F2-323-50
50
78
84,7
19
M8X25
421,8
