Bague d'arrêt double fendue en une partie - F2-410

F2-410 BAGUE D'ARRÊT DOUBLE FENDUE EN UNE PARTIE EN ACIER INOXYDABLE

Photos

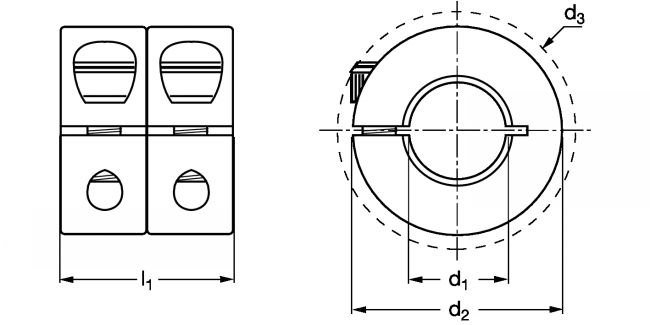

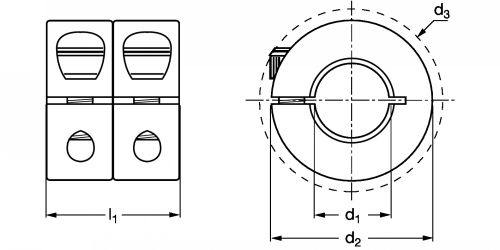

Dessins techniques

Informations

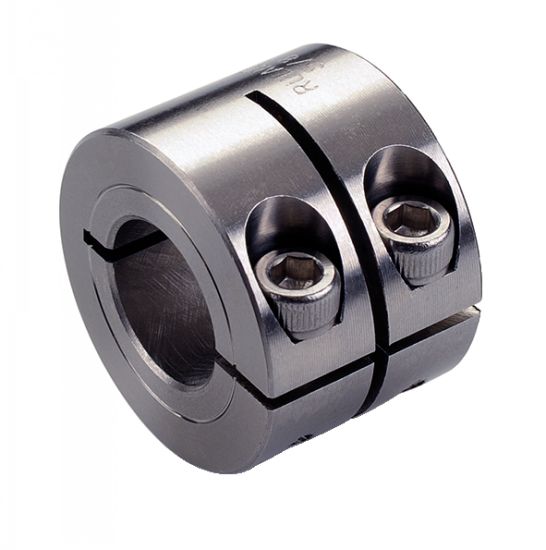

Bague d'arrêt double fendue en une partie en acier inoxydable - modèle F2-410

Matières
- Acier inoxydable 1.4305 (AISI 303). Visserie inoxydable 18/8 (AISI 300).
Caractéristiques
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Tolérance d'alésage : +0,050 mm / +0,012 mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence : 0,05 mm.
- Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Plus grande capacité de charge axiale que les bagues d'arrêt simple modèles F2-31 et F2-32
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Peut également fonctionner comme un accouplement rigide court
- Température d'utilisation : -40°C à +175°C.
Sur demande
- En Aluminium du d1=6 mm à 12 mm.

Quantité

CAD
+
CAD
NC
NC
F2-410-06
6
16
20,7
20
M 3 x 8
27,2
CAD
NC
NC
F2-410-08
8
18
22,4
20
M 3 x 8
27,2
CAD
NC
NC
F2-410-10
10
24
26,0
20
M 3 x 10
54,4
CAD
NC
NC
F2-410-12
12
28
31,8
24
M 4 x 12
90,7
CAD
NC
NC
F2-410-16
16
34
39,4
29
M 5 x 16
145,1
CAD
NC
NC
F2-410-20
20
40
46,4
33
M 6 x 16
155,6
CAD
NC
NC
F2-410-25
25
45
50,8
33
M 6 x 16
263,1
