Bague d'arrêt double fendue en deux parties - F2-42

F2-42 BAGUE D'ARRÊT DOUBLE FENDUE EN DEUX PARTIES EN ACIER BRUNI

Photos

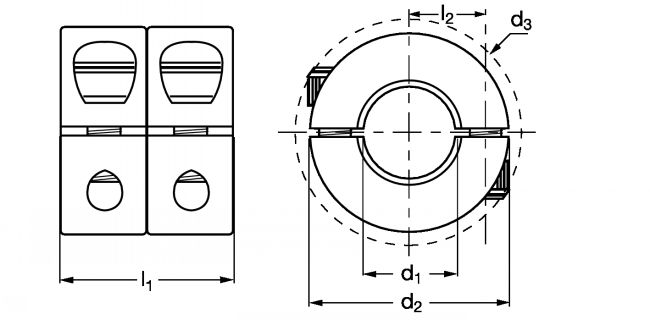

Dessins techniques

Informations

Bague d'arrêt double fendue en deux parties en acier bruni - modèle F2-42

Matières
- Acier bruni 1215. Visserie acier bruni 1215.
Caractéristiques
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Plus grande capacité de charge axiale que les bagues d'arrêt simple modèles F2-31 et F2-32.
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Peut également fonctionner comme un accouplement rigide court.
- Température : -40°C à +175°C.

Quantité

CAD
+
CAD
NC
NC
F2-42-06
6
16
20,7
20
M 3 x 8
36,3
CAD
NC
NC
F2-42-08
8
18
22,4
20
M 3 x 8
72,6
CAD
NC
NC
F2-42-10
10
24
26
20
M 3 x 10
108,9
CAD
NC
NC
F2-42-12
12
28
31,8
24
M 4 x 12
90,7
CAD
NC
NC
F2-42-16
16
34
39,4
29
M 5 x 16
108,4
CAD
NC
NC
F2-42-20
20
40
46,4
33
M 6 x 16
226,8
CAD
NC
NC
F2-42-25
25
45
50,8
33
M 6 x 16
263,1
