Articulation élastique - F5-20

F5-20 ARTICULATION ÉLASTIQUE

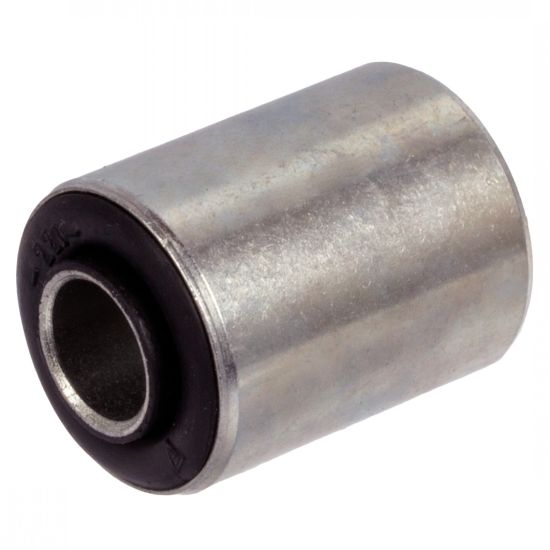

Photos

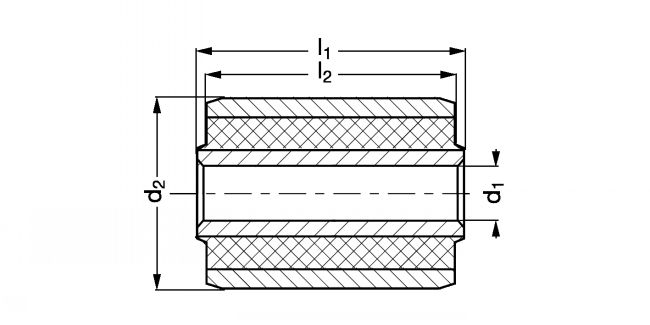

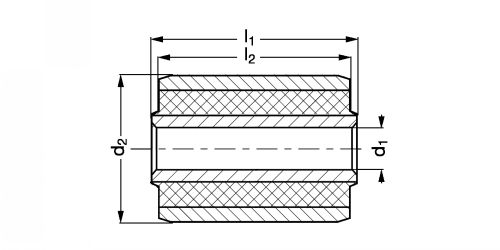

Dessins techniques

Informations

Articulation élastique - modèle F5-20

Matières
- Pièces métalliques : acier galvanisé.
- Elastomère : caoutchouc naturel, dureté 55º Shore A.
Utilisation
- Caoutchouc de dureté moyenne vulcanisé sur la douille intérieure et la douille extérieure.
- Bonne flexibilité.
- Convient pour charge radiale moyenne, charge axiale élevée et torsion importante.
- Tolérance de l' alésage de fixation :
. Ø extérieur maxi 30 mm : alésage de fixation H11 / H12.
. Ø extérieur > de 33 mm : alésage de fixation H13.
- Résistant à la température maxi : 80°C.

Quantité

CAD
+
CAD
D
NC
F5-20-12-26
12 +0,15
26 +0,1
24 ±0,1
18 ±0,3
690
1962
680
226
13
4,4
0,338
26
9
37
CAD
D
NC
F5-20-13-30
13 +0,15
30 +0,1
40 ±0,1
40 ±0,3
1670
3335
-
392
15
9,0
0,6
30
18
79
CAD
D
NC
F5-20-18-34
18 +0,3
34 +0,15
36 ±0,1
32 ±0,3
1570
3237
830
417
14
12,0
0,9
28
25
94
CAD
D
NC
F5-20-20-45
20 +0,3
45 +0,15
62,5 ±0,1
55 ±0,3
3430
3924
1860
540
15
22,0
1,5
30
44
255
CAD
D
NC
F5-20-20-451
20 +0,3
45 +0,15
62,5 ±0,1
59,5 ±0,3
3920
4905
910
608
15
30,0
2,0
30
60
258
CAD
D
NC
F5-20-25-50
25 +0,3
50 +0,15
67,5 ±0,1
65,5 ±0,3
6380
6082
760
755
15
60,0
3,9
30
120
370
CAD
D
NC
F5-20-25-55
25 +0,3
55 +0,15
93,5 ±0,1
89,5 ±0,3
9810
8829
1650
824
15
70,0
4,6
30
140
677
CAD
D
NC
F5-20-30-55
30 +0,4
55 +0,15
94 ±0,1
89,5 ±0,3
13730
16677
2600
1177
13
100,0
7,6
26
200
622
CAD
D
NC
F5-20-40-75
40 +0,4
75 +0,2
70 ±0,1
57 ±0,3
5890
4611
4510
697
14
130,0
9,1
28
260
759
CAD
D
NC
F5-20-50-70
50 +0,4
70 +0,15
60 ±0,1
60 ±0,3
11770
10620
-
1511
6,5
140,0
21,1
13
370
494
