Accouplement rigide HFX - A5-030

A5-030 ACCOUPLEMENT RIGIDE HFX INOXYDABLE

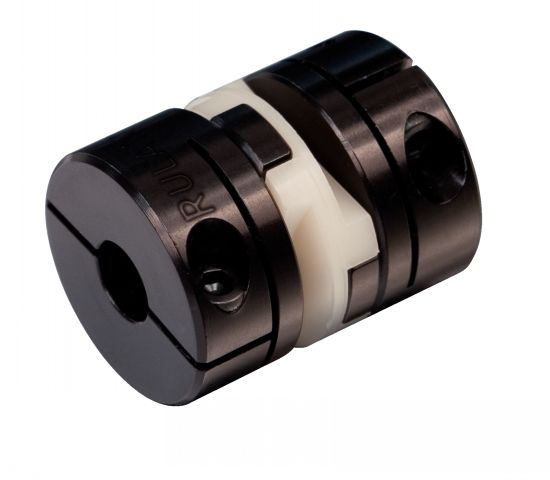

Photos

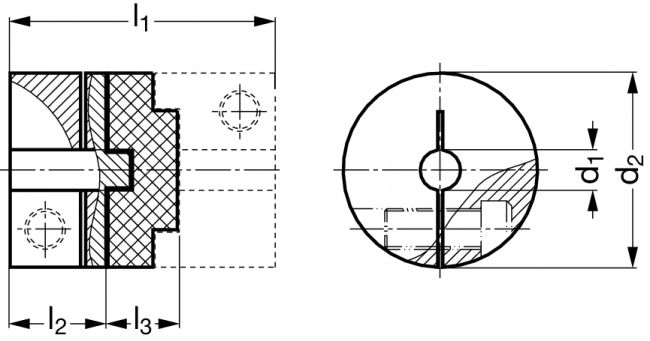

Dessins techniques

Informations

Accouplement rigide HFX inoxydable - modèle A5-030

Matières
- Moyeu : inox 1.4305.
- Disque de torsion : acétal noir.
- Vis acier.
Caractéristiques
- Conception simple.
- Forme compacte.
- Avec anneau de serrage (fixation par serrage).
- Isolé électriquement.
- En cas de rupture du disque la transmission n'est plus assurée.
Utilisation
- Compense les désalignements d'arbres importants, les dilatations ou contractions axiales.
- Fonctionnement fiable, sans jeu, sans lubrification et de faible inertie.
- Plage de température : de -20°C à +60°C.
Applications
- Idéal pour des moteurs pas à pas grâce aux propriétés amortissantes du flector.
- Entraînement de positionnement, transmetteurs de position (codeurs incrémentaux et absolus), pompes, etc.
Sur demande
- Disque de rechange.

Quantité

CAD
+
CAD
D
NC
A5-030-25-6
6
25,4
32,4
11,6
9,2
4
13
0,5
0,2
205
0,076
CAD
D
NC
A5-030-25-8
8
25,4
32,4
11,6
9,2
4
13
0,5
0,2
205
0,076
CAD
D
NC
A5-030-25-10
10
25,4
32,4
11,6
9,2
4
13
0,5
0,2
205
0,076
CAD
NC
NC
A5-030-33-8
8
33,3
42,0
15,0
12,0
9
53
0,5
0,2
615
0,165
CAD
NC
NC
A5-030-33-10
10
33,3
42,0
15,0
12,0
9
53
0,5
0,2
615
0,165
CAD
NC
NC
A5-030-33-12
12
33,3
42,0
15,0
12,0
9
53
0,5
0,2
615
0,165
CAD
NC
NC
A5-030-41-10
10
41,3
50,8
17,8
15,3
17
57
0,5
0,25
1200
0,305
CAD
D
NC
A5-030-41-12
12
41,3
50,8
17,8
15,3
17
57
0,5
0,25
1200
0,305
CAD
NC
NC
A5-030-41-16
16
41,3
50,8
17,8
15,3
17
57
0,5
0,25
1200
0,305
CAD
NC
NC
A5-030-50-12
12
50,0
59,6
20,6
18,4
30
95
0,5
0,25
1375
0,51
CAD
NC
NC
A5-030-50-16
16
50,0
59,6
20,6
18,4
30
95
0,5
0,25
1375
0,51
CAD
NC
NC
A5-030-50-20
20
50,0
59,6
20,6
18,4
30
95
0,5
0,25
1375
0,51

Désalignement maxi à 3000 tr/min.
