Accouplements à friction type C - A5-652

Accouplements à friction type C - modèle A5-653

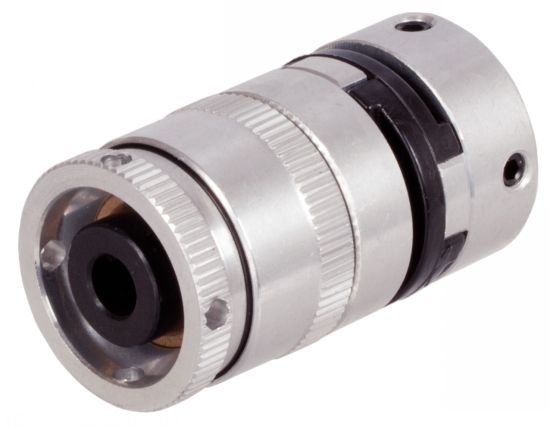

L' accouplement élastique à bandage à friction type C , à disposition axiale avec désalignement, est conçu pour les applications industrielles nécessitant une transmission de couple fiable , tout en autorisant des désalignements importants entre les arbres. Sa conception spécifique par friction permet d'absorber efficacement les efforts dynamiques, les chocs et les vibrations générés par les machines tournantes.
Ce type d'accouplement élastique est particulièrement adapté aux environnements exigeants, où la protection de la chaîne cinématique est un enjeu majeur.

Principe de fonctionnement
L'accouplement type C repose sur un système de bandage élastique travaillant par friction , monté en disposition axiale . Cette architecture permet :
- la transmission du couple sans jeu excessif,
- la compensation des désalignements radiaux, axiaux et angulaires ,
- une limitation des pics de couple en cas de surcharge.
Contrairement à un accouplement rigide, ce principe réduit fortement les contraintes mécaniques transmises aux arbres, roulements et paliers.

Caractéristiques
- Carter en alliage d'aluminium avec traitement de surface aluminium chromé.
- Moyeu en acier.
- Disposition axiale pour relier deux arbres avec désalignement.
- Construction simple comportant 4 ou 6 disques d'accouplement, reliés par un moyeu intérieur et maintenus en place par un manchon extérieur.
- Vitesse maxi de rotation de friction 1000 tr/min. Jeu de torsion des accouplements inférieur à 2°.
- A5-653-DR : disque de rechange.

Avantages techniques clés
- Absorption efficace des chocs et vibrations
- Tolérance élevée aux désalignements
- Transmission par friction , limitant les efforts brusques
- Protection de la ligne d'arbre en cas de variations de charge
- Conception robuste , adaptée aux applications industrielles lourdes
- Maintenance facilitée , grâce à une conception modulaire
Cet accouplement constitue une alternative pertinente aux accouplements à mâchoires lorsque les conditions d'exploitation génèrent des charges dynamiques élevées.

Applications industrielles typiques
L'accouplement élastique à bandage à friction type C est couramment utilisé dans :
- Les convoyeurs lourds
- Les broyeurs et concasseurs
- Les machines de manutention
- Les équipements soumis à des désalignements structurels
- Les installations avec démarrages fréquents ou charges variables
Il est également complémentaire des accouplements flexibles dans les installations où l'amortissement mécanique est prioritaire sur la précision de positionnement.
