Accouplement à denture bombée - A5-17

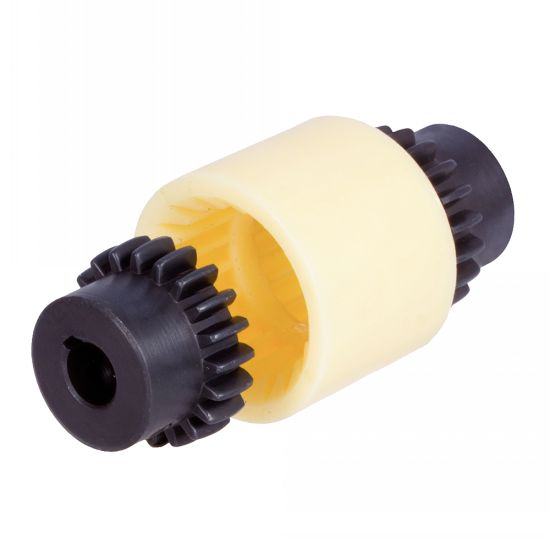

Accouplement à denture bombée M3/M4 - modèle A5-17

L' accouplement à denture bombée est une solution de transmission mécanique robuste, conçue pour transmettre des couples élevés tout en compensant les désalignements angulaires et radiaux entre deux arbres. Grâce à son engrènement à denture bombée, cet accouplement garantit une répartition homogène des charges et une excellente tenue en conditions sévères.

Les modèles M3 et M4 sont particulièrement adaptés aux applications industrielles nécessitant fiabilité, longévité et forte capacité de couple, même dans des environnements contraignants.

Principe de fonctionnement

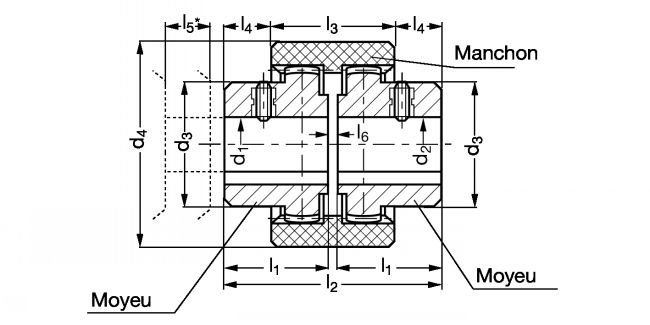

L'accouplement à denture bombée se compose de deux moyeux dentés associés à une ou plusieurs bagues intermédiaires. La forme bombée des dentures permet :
- une auto-compensation des défauts d'alignement,
- une réduction des contraintes de contact,
- une transmission de couple régulière, sans à-coups,
- une meilleure résistance à l'usure par rapport à une denture droite classique.
Ce principe en fait une solution fiable pour les transmissions mécaniques soumises à des charges importantes et continues.

Matières
- Manchon : polyamide 6.6.
- Moyeux : acier bruni.

Caractéristiques
- Alésages finis H7 avec rainures pour clavettes selon DIN 6885/1 et vis de fixation (2 unités par moyeu).
- En trois parties.
- Compense les désalignements axiaux, radiaux et angulaires.
- Désalignement axial maxi : ±2 mm par moyeu.
- Désalignement angulaire maxi : ±1º par moyeu.
- Désalignement radial maxi : ±0,4 mm à 1500 tr/min.
- Les valeurs admissibles de désalignement sont fonction de la puissance et de la vitesse de rotation.

Utilisation
- Montage facile par emboîtement axial.
- Sans entretien.
- Durée de vie importante.
- Température : -20°C à +100°C (pointe à +120°C).

Sur demande
- Autres dimensions.

Avantages de l'accouplement à denture bombée
- Transmission de couples élevés
- Tolérance aux désalignements angulaires et radiaux
- Grande robustesse mécanique
- Durée de vie élevée, même en fonctionnement intensif
- Adapté aux applications industrielles lourdes
Contrairement aux accouplements élastiques, l'accouplement à denture bombée privilégie la rigidité torsionnelle, garantissant une transmission précise et efficace du mouvement.

Applications industrielles
Les accouplements à denture bombée M3 / M4 sont couramment utilisés dans :
- Réducteurs industriels
- Convoyeurs lourds
- Broyeurs, malaxeurs et machines de process
- Installations sidérurgiques et cimenteries
- Machines soumises à des charges importantes et continues
Ils conviennent particulièrement aux environnements où la fiabilité mécanique prime sur l'amortissement des vibrations.
