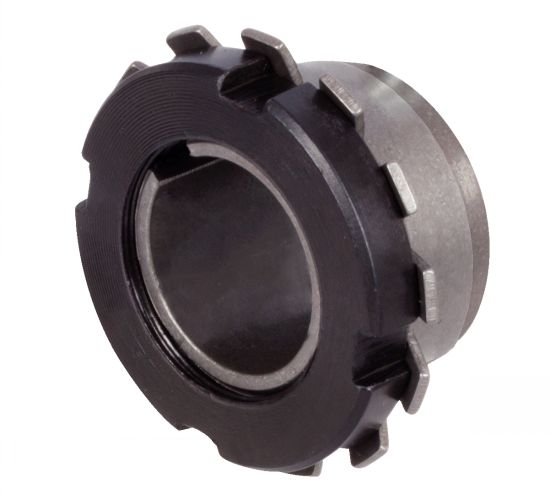

Moyeu de serrage SSG, alésages 14 à 60 mm - A5-SSG

Moyeu de serrage SSG alésages 14 à 60 mm - modèle A5-SSG

Matières
- Moyeu : acier.
- Vis de serrage non remplassables.
- Éléments de serrage mécanique entièrement en acier, ne contenant aucun fluide de pression hydraulique.

Caractéristiques
- Tolérance : arbre h8, moyeu H8.
- Profondeur de rugosite arbre / moyeu max. 12,5 µm.

Utilisation
- Pour fixer un moyeu, exemple : roue d'entraînement, rotor ou similaire sur un arbre.
- Pour couples particulièrement plus faibles.
- Encombrement très faible.
- Autocentrant.
- Non autobloquant.
- Mouvement axial lors du montage.

Montage
- Mettre le moyeu expansible en place après l'avoir légèrement lubrifié, ne pas utiliser de MoS2 ni de graisse.
- Serrer les vis en les croisant, en plusieurs fois jusqu'à atteindre le couple de serrage.

Démontage
- Tourner la plaque de fusible. Enlever la vis de serrage.
- L'angle ouvert du cône permet au moyeu expansible de se désolidariser dès que la vis est desserrée.

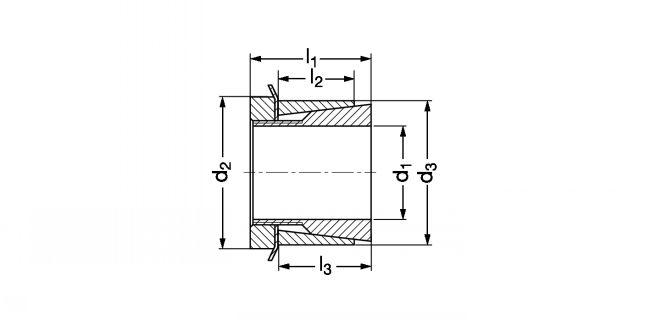

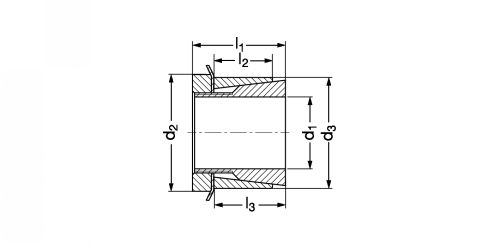

Les dimensions sont celles du manchon avant le montage.

dm = diamètre extérieur du moyeu d'assemblage
T = Couple transmissible si Fax=0.
Fax = Force axiale transmissible si T=0.
PW = Pression superficielle árbre.
PN = Pression superficielle moyeu.
TA = Couple de serrage.
